X線CT検査（X線検査）の委託先にお困りではありませんか？
JTLは総合受託会社として、X線検査装置（CT）を用いて、製品や部品、材料の内部構造を非破壊観察します。X線での評価には、透過画像1枚で観察する透過撮影と、試験体の3Dデータを取得するCT撮影の２パターンがあります。3Dデータを取得するCT撮影では、三次元的に（立体的に）観察・検査・計測することが可能なため、ダイカスト品の巣の位置や体積の観察、内部形状の欠陥確認、寸法評価、GFRPガラス繊維の観察など、様々な評価を行うことが可能です。
また、CT以外にも様々な装置を保有していますので、関連サービス（欠陥箇所の断面研磨・観察、3Dスキャナーと併用したデータ取得、リバースエンジニアリング等）もまとめてご依頼いただくことができます。
外部委託先・試験場をお探しの方は是非ご依頼ください。

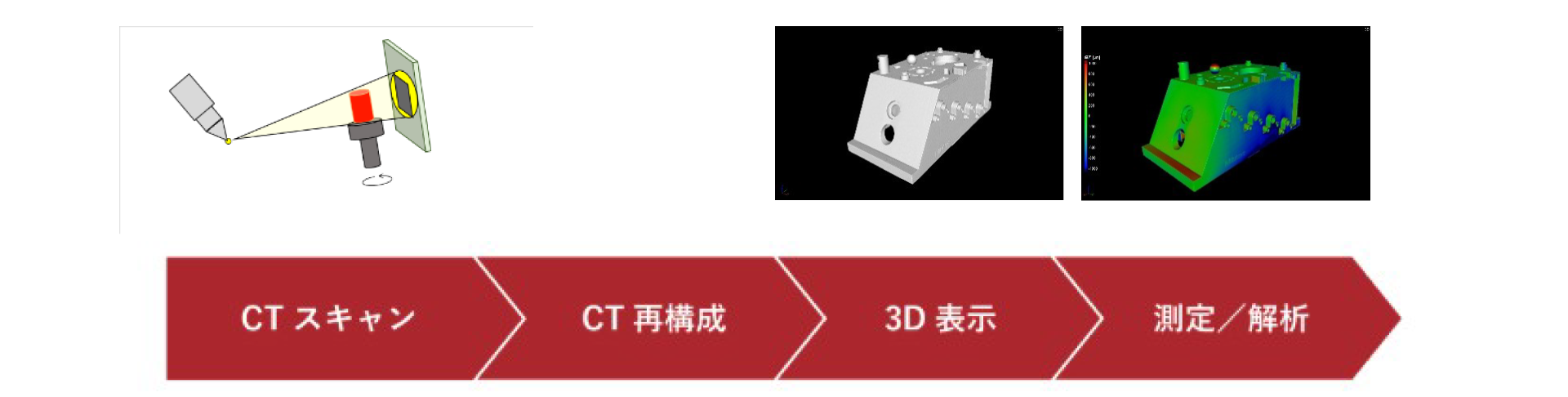

対象物をＸ線源と検出器の間で360度回転しながらX線を照射します。
透過したX線は物質の密度や厚みによって減衰します。
「試験体を透過したことで減衰したX線」と「何も透過せずそのまま検出器に到達したX線」の間に生じるエネルギー量の差を利用して、白黒のコントラストを算出し、透過画像を取得します。
撮影した透過画像をコンピュータで処理することで、内部構造を立体的に再現することができ、製品の内部状態が観察可能となります。

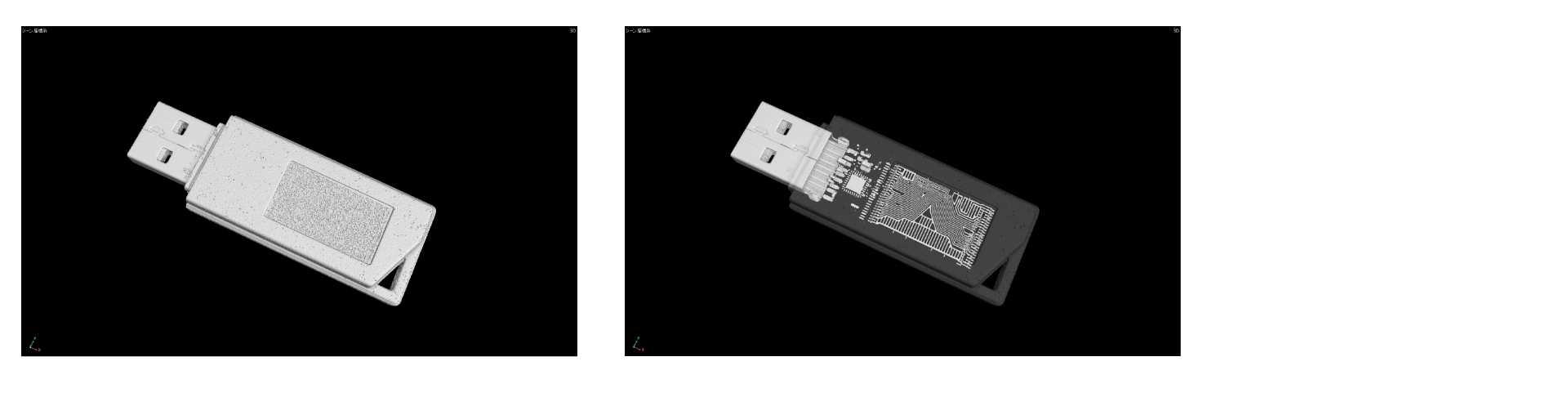

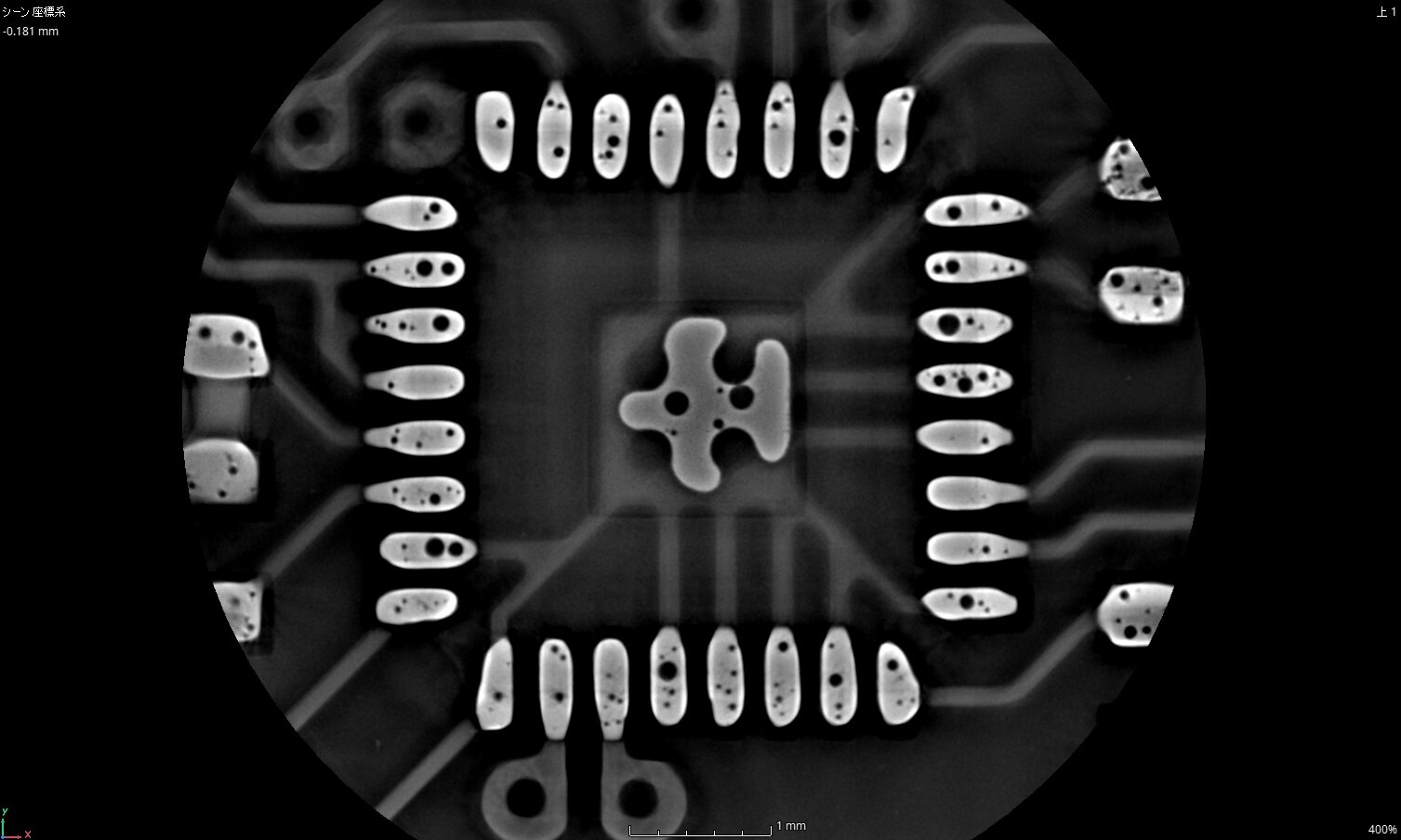

・任意の位置での断面観察が可能です
・スライス画像の作成や連続したスライス画像を動画として構築できます
・母材部を透かしてスケルトン表示にすることで、特定箇所やマーキングした部分を際立たせることができます
内部構造の画像撮影や測定だけではなく、解析評価にも対応しています。
VGSTUDIO MAXを使用したX線CT取得データの解析サービス

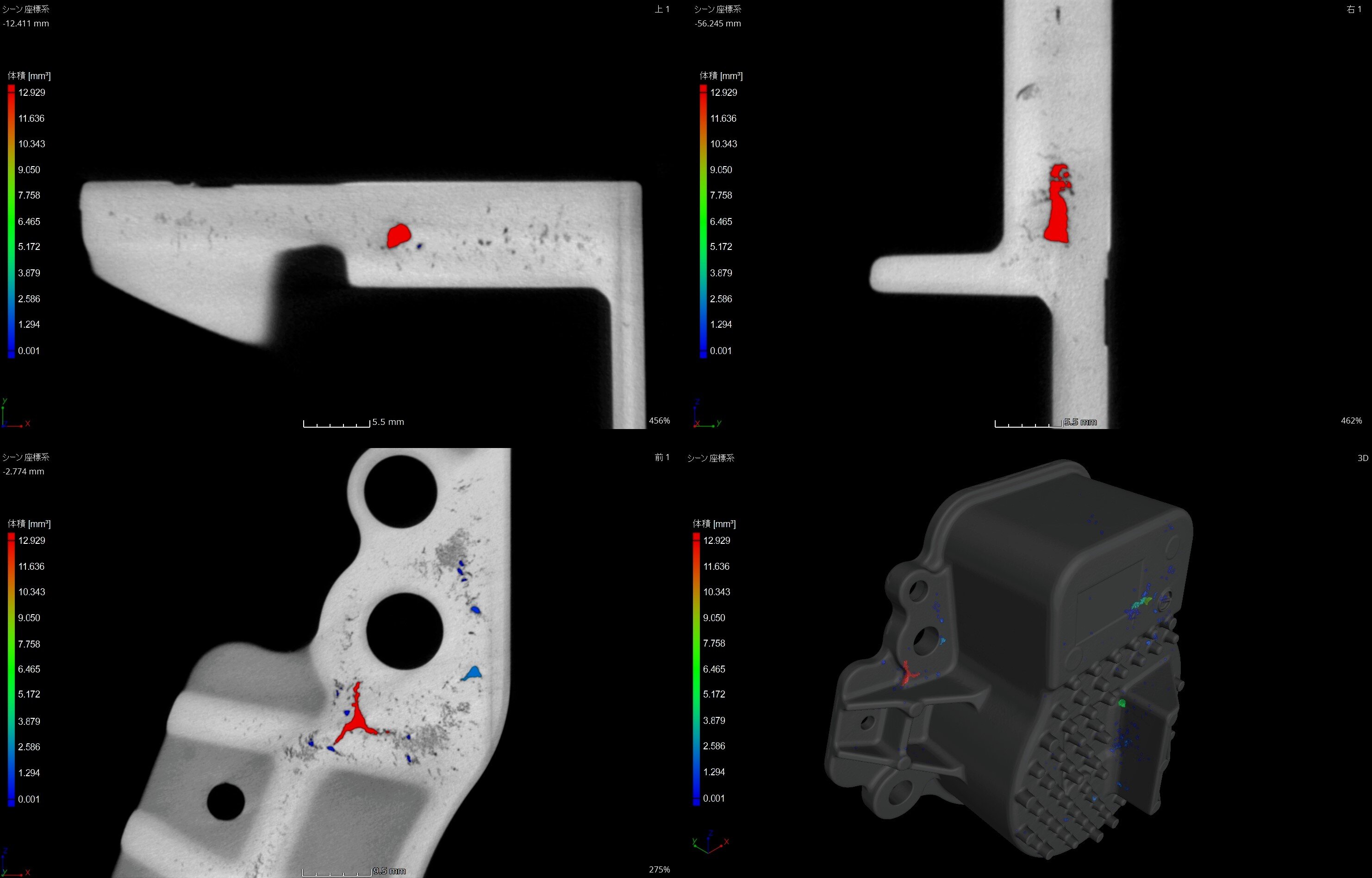

製品内部の欠陥や介在物の位置を把握し、定量化する事ができます。
・欠陥/介在物ごとの位置、大きさ、体積などをcsvデータにて提出可能
・欠陥体積率も算出可能

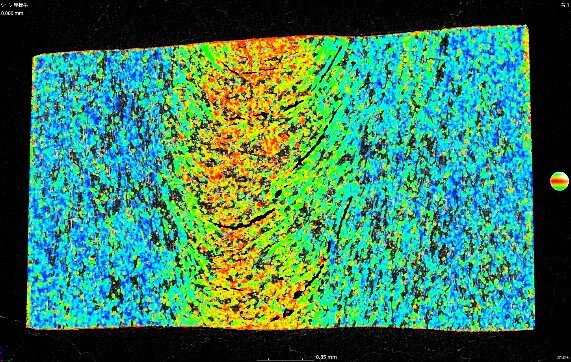

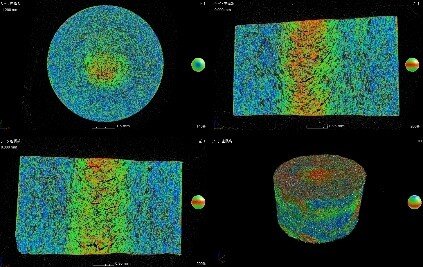

繊維複合材料(CFRP・GFRPなど)の繊維配向の定量評価が可能です。
・繊維配向をカラーマップやニードルで表示
・配向テンソル値も算出可能

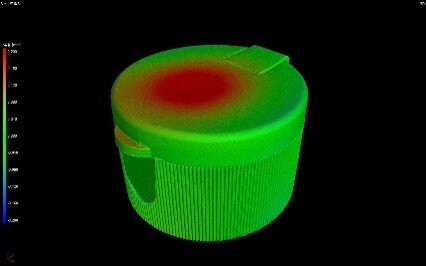

２つのデータの形状誤差を定量・可視化します。
・形状誤差の可視化→偏差カラーマップにて表現
・比較は様々なデータ相互間で対応可能（ボクセル、 CAD、 STL、点群 ）

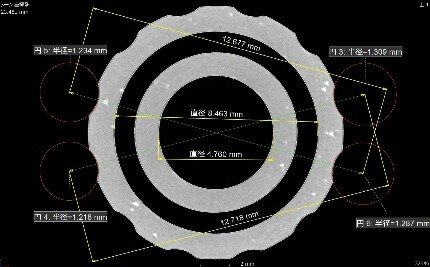

スキャンデータを使用した寸法計測に対応します。
・各種座標系設定（アライメント・基準）
・一般的な寸法測定/検査や幾何公差（平面度、位置度、円筒度 など）の評価

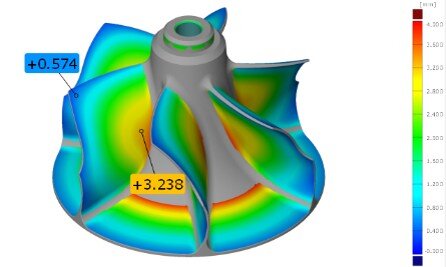

製品の厚みを定量化します。
・最小/最大肉厚や肉厚の偏差などが算出可能

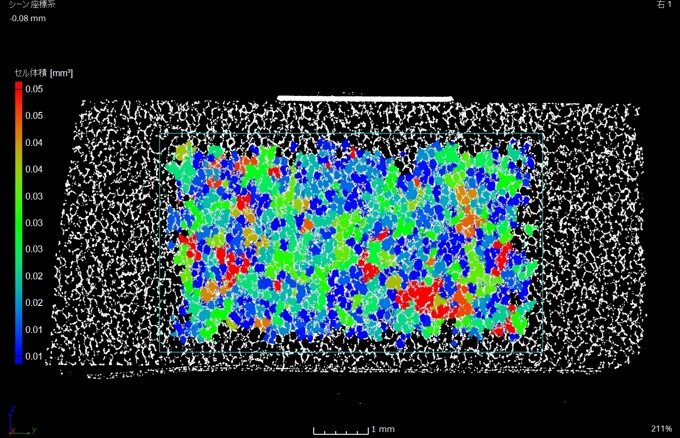

多孔質材のセル構造、粒子(粉末)構造を定量化します。
・セル/粒子体積、表面積、球形度などをカラーマップで可視化、定量化、ヒストグラム化が可能

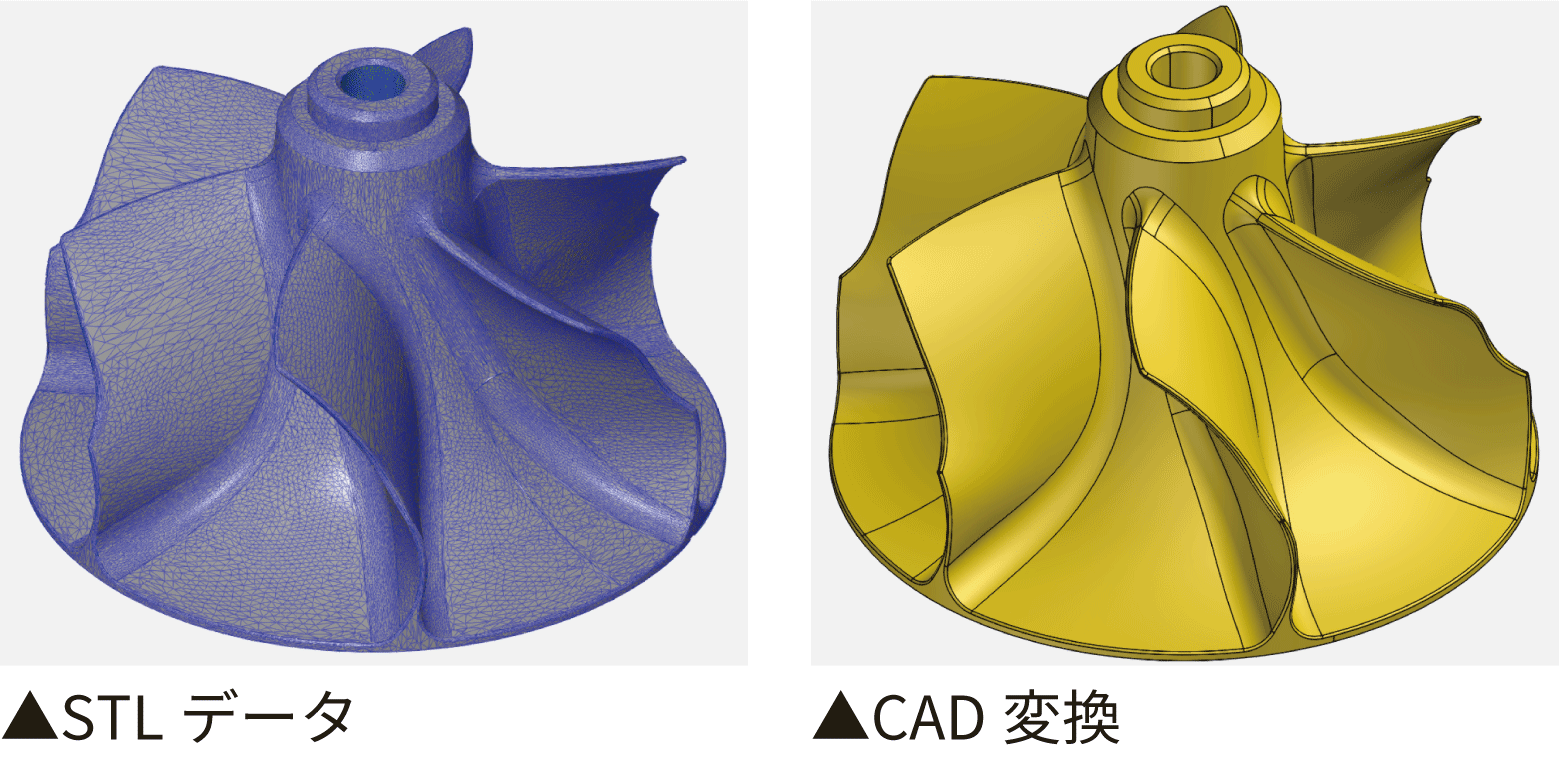

CTでスキャンしたデータはSTLデータでの出力が可能です。
更に、取得したSTLデータはリバースエンジニアリングの処理により、CADへ変換することも可能です。
リバースエンジニアリング
・最大でφ540xh600mmまでのサンプルが観察可能
※材質によってX線の透過量が異なるため、観察可能なサイズも変わります
・ミクロンオーダーの焦点寸法により、鮮明で解像度の高い画像を得られます

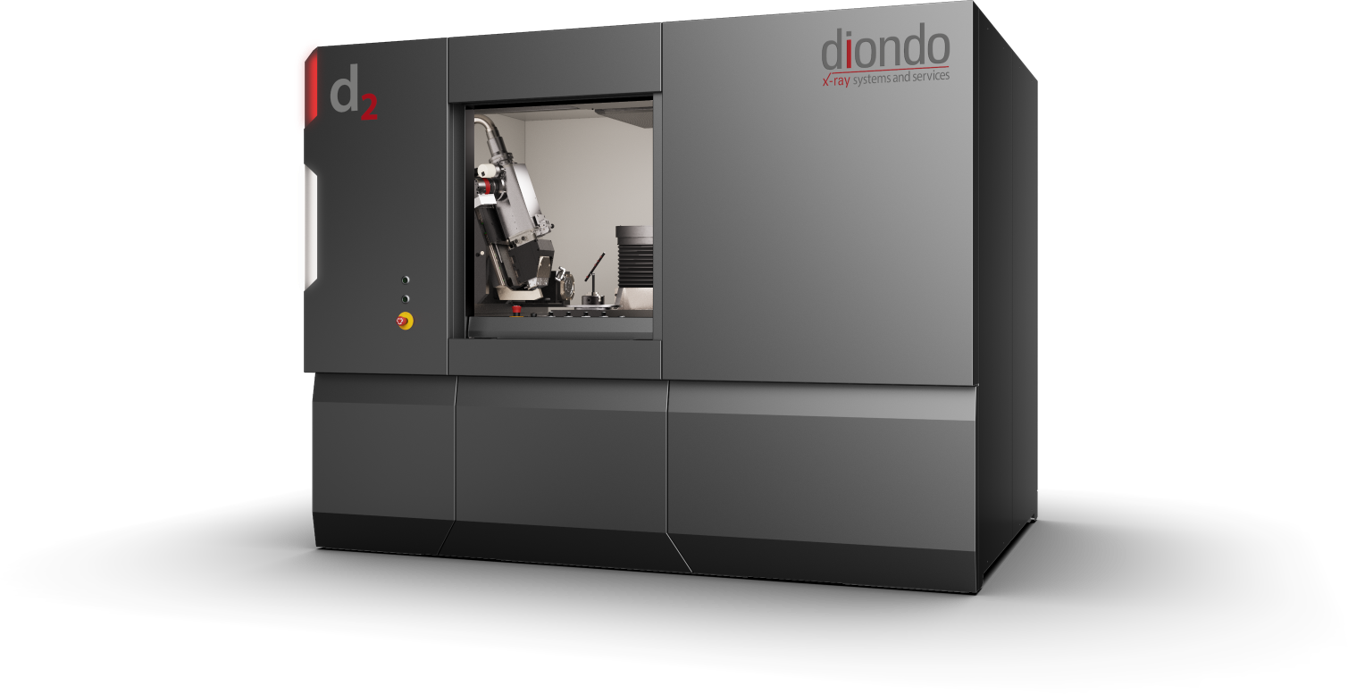

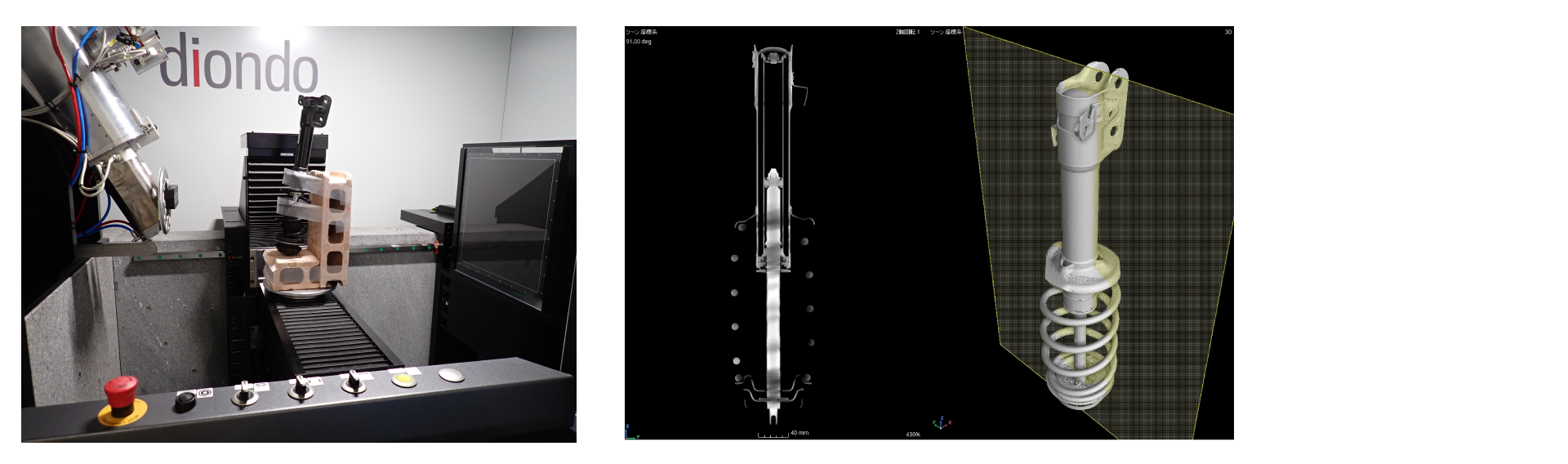

①世界最大級・高エネルギーX線装置による大物・重金属対応
世界有数の高エネルギー（最大9MV）のX線源を用いた受託撮像サービスに対応。
一般的な産業用X線CTを凌ぐ透過力で、大型／高密度なサンプルにも適応します。
②従来CT装置を超える非破壊検査範囲
1MVまたは9MVの高エネルギーX線により、従来装置では観察困難だったサイズや重金属材料も、
詳細な3Dデータとして非破壊検査が実現可能です。
③高い透過能力
MV級X線利用で、鉄最大32cm、アルミ最大96cmまでの厚みのサンプルに対応可能です。
●使用設備：XTH320
●撮影条件：電圧 180kV
電流 300µA
解像度 100µm
●目的：内部のボイド分布の観察
●使用設備：METROTOM800
●撮影条件：電圧 100kV
電流 50µA
解像度 7.4µm
●目的：繊維配向の確認

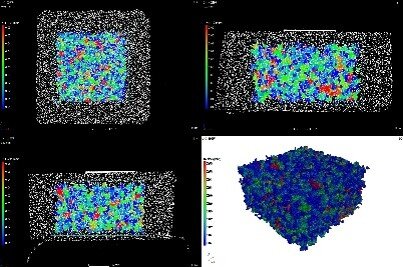

●使用設備：METROTOM800
●撮影条件：電圧 80kV
電流 100µA
解像度 12.18µm
●目的：セルのサイズ検出

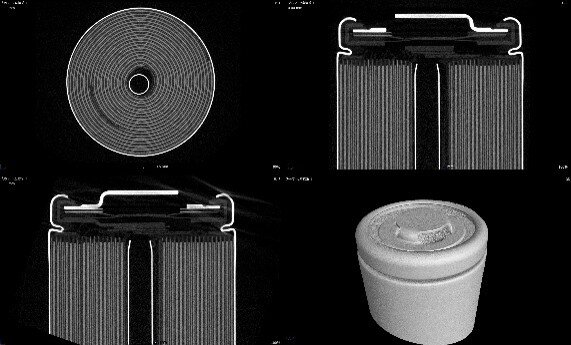

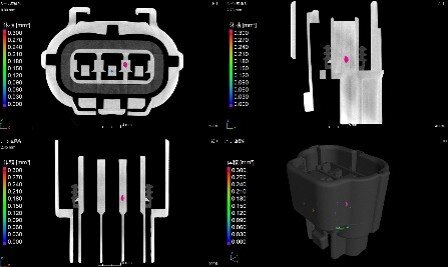

●使用設備：TXS-32300FD
●撮影条件：電圧 200kV
電流 75µA
解像度 12µm
●目的：内部構造の確認

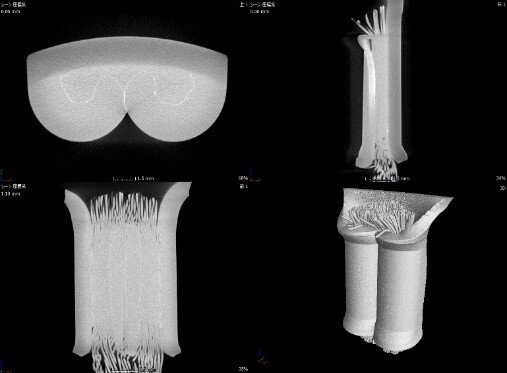

●使用設備：TOSCANER-32300μFD
●撮影条件：電圧 200kV
電流 95µA
解像度 18µm
●目的：加締め部の圧着状態の確認
3DスキャナやX線CTで取得した3Dデータは単品の比較評価だけではなく、あらゆる形状分析にも利用が可能です。
複数の解析ソフトを使用し、要求に応じた形状分析を柔軟に対応します。
技術ブログ スキャンデータを用いた詳細分析事例
カールツァイス製
●最大管電圧：130kV
●最大管電流：300μA
●最小焦点寸法：5μm
●画素数：1,536×1,920
●画素サイズ：127×127μm
●最大撮影範囲：φ125×h250mm
●測定精度(E)：8+L/100μm
●積載可能重量：4kg
●所有事業所：名古屋事業所
Visiconsult製
●最大管電圧：300kV
●最大管電流：1,500μA
●最小焦点寸法：4μm
●画素数：3,000×3,000(16in)
●画素サイズ：139×139μm
●最大撮像範囲：φ520×h650mm
●測定精度(E)：5+L/100μm
●積載可能重量：50kg
●所有事業所：名古屋事業所
東芝ユニファイドテクノロジーズ製
●最大管電圧：230kV
●最大管電流：608μA
●最小焦点寸法：4μm
●画素数：1,024×1,024(8in)
●画素サイズ：127×127μm
●最大撮影範囲：φ125×h300mm
●積載可能重量：15kg
●所有事業所：名古屋事業所
東芝ユニファイドテクノロジーズ製
●最大管電圧：230kV
●最大管電流：608μA
●最小焦点寸法：4μm
●画素数：3,030×3,030(16in)
●画素サイズ：139×139μm
●最大撮影範囲：φ270×h300mm
●積載可能重量：20kg
●所有事業所：名古屋事業所
ニコン製
●最大管電圧：225kV/320kV
●最大管電流：1,000μA
●最小焦点寸法：3μm/30μm
●画素数：2,048×2,048(16in)
●画素サイズ：200×200μm
●最大撮影範囲：φ270×h250mm
●積載可能重量：100kg
●所有事業所：名古屋事業所
テスコ製
●観察方法：
フラットパネルディテクタ(FPD)
ラインセンサ(LDA)
●最大管電圧：300kV(FPD)
450kV(FPD・LDA)
●最大管電流：2,000μA(FPD)
3,300μA(FPD・LDA)
●最小焦点寸法：
6μm(FPD)
(S)0.4mm・(L)1.0mm(FPD・LDA)
●画素数：1,792×2,176(FPD)
2,048(LDA)
●画素サイズ：139×139μm(FPD)
320×320μm(LDA)
●最大撮影範囲：φ300×h600mm(FPD)
φ450×h600mm(LDA)
●積載可能重量：50kg
●所有事業所：名古屋事業所
ユー・エイチ・システム製
●最大管電圧：160kV
●最大管電流：200μA
●最小焦点寸法：1μm
●画素数：1,152x1,152
●画素サイズ：127x127μm
●最大撮影範囲：φ70mm
●積載可能重量：5kg
●所有事業所：名古屋事業所
Q.X線CT像はどのように撮影するのですか？
A.サンプルを微小な角度ずつ回転させ、その都度X線透過像を取得していきます。それらをソフト上で3Dに合成することで、任意断面での観察が可能となります。
Q.CT像のデータはどのような形でもらえるのですか？
A.撮影したデータは画像(スライス画像)や動画(スライス動画)として提出可能です。また専用ソフトのビュアー用を無償でお渡ししていますので、こちらのソフトをインストール頂ければお客様ご自身のPCにて3Dデータをご覧いただくことが可能です。
Q.どんな物（材質・サイズ）でもX線CT撮影は可能ですか？
A.X線の透過量は材料の密度と厚みに依存します。厚みがあり密度が高いもの程透過しにくく、厚みがなく密度が低いもの程透過しやすくなります。よって、銅や鉄などの重金属の内部は観察が難しくなります。トライ観察も行っておりますので、まずはご相談下さい。
Q.X線透過像での寸法測定は可能ですか？
A.寸法測定の実施は可能ですが、測定機能自体に特化していませんので、測定値は参考程度での提供となります。
Q.断面積の算出は可能ですか？
A.断面積は画像解析ソフト「winroof」にて算出可能ですが、処理の特性上、測定値は参考程度での提供となります。
Q.X線透過撮影とX線CT撮影の違いは？
A.X線透過撮影は一方向からの撮影で、2次元的な写真1枚での観察です。X線CT撮影はサンプルを回転させ、360°方向から撮影を行うことで3Dデータを取得しますので、3次元的な観察が可能です。
Q.VGSTUDIO MAX等の解析ソフトの購入は可能ですか？
A.JTLはボリュームグラフィックス社とパートナー契約を結んでおり、
産業用Ｘ線CT向けの解析ソフトウェアである「VGSTUDIO」シリーズの販売が可能です。
