試験領域

治具作製から前段取り、規格・特殊試験にわたり、R&Dに関わる信頼性評価をワンストップで対応します。

電気試験サービス

電気的試験

電気的試験機を用いて電気的特性・安全性・信頼性を評価します。

概要

本設備では、電子機器・電子部品に対する電気的特性・安全性・信頼性評価について対応します。製品に対する1項目のみの評価から、前後特性含む全項目の一連評価まで内容問わずご相談ください。

振動試験機、恒温恒湿試験機、冷熱衝撃試験機などを使用し、様々な環境条件下で長期間通電試験を行うことも可能です。

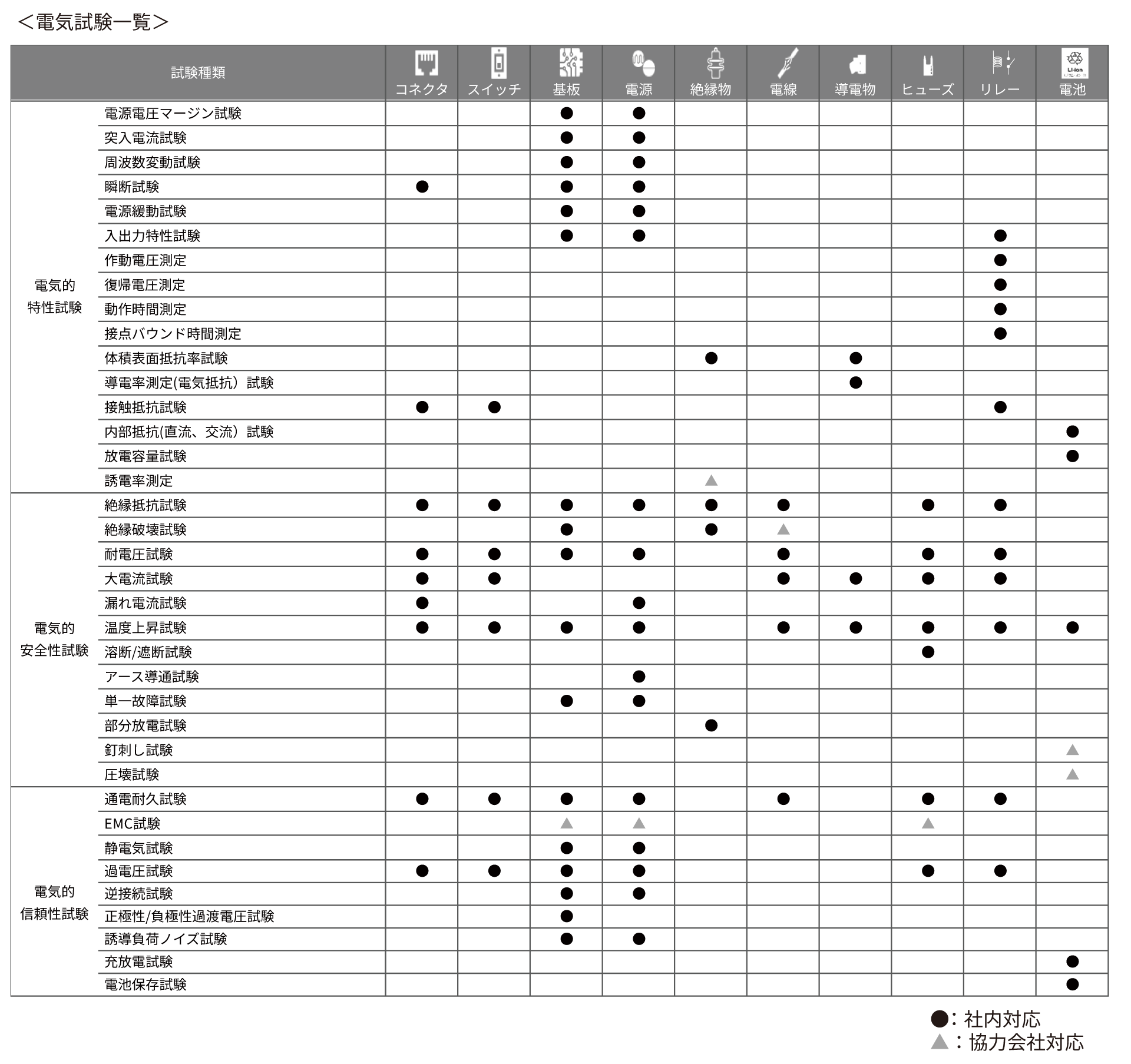

特徴

電気的特性試験

各種部品及び基板、製品等々に対し、規格に基づく試験からお客様独自の試験まで、電圧電流抵抗等の電気的な評価から特性変動の確認まで対応します。
・電源電圧マージン試験
・突入電流試験
・周波数変動試験
・瞬断試験
・電源緩動試験
・入出力特性試験
・作動電圧測定
・復帰電圧測定
・動作時間測定
・接点バウンド時間測定
・体積表面抵抗率試験
・導電率測定(電気抵抗)試験
・接触抵抗試験
・内部抵抗(直流、交流)試験
・放電容量試験
・誘電率測定

電気的安全性試験

各種部品及び基板、製品等々に対し、安全性(漏れ電流、耐電圧、絶縁抵抗等)評価について対応します。壊れてしまった際の評価・分析業務も対応可能です。
・絶縁抵抗試験
・絶縁破壊試験
・耐電圧試験
・大電流試験
・漏れ電流試験
・温度上昇試験
・溶断/遮断試験
・アース導通試験
・単一故障試験
・部分放電試験
・釘刺し試験
・圧壊試験

電気的信頼性試験

各種部品及び基板、製品等々に対し、様々な環境下での信頼性評価・寿命試験について対応します。 併せて治具の設計作成から試験前後の評価・試験後分析等々も対応しています。
・通電耐久試験
・EMC試験
・車載イーサネット コンプライアンステスト
・静電気試験
・過電圧試験
・逆接続試験
・正極性/負極性過渡電圧試験
・誘導負荷ノイズ試験
・充放電試験電池保存試験
・電池保存試験

手離れのよい委託が可能

これら試験の準備や指定されたサイクル数でのサンプル抜き取りや経過確認などを弊社で請け負うことで、お客様が手離れよく委託できるサポートをします。

技術事例

試験中の取得データ

・電流・電圧・抵抗・温度モニタリングデータ
・印加ノイズの測定波形
・セッティング写真
例)印加ノイズの測定波形、音圧測定結果

設備ラインナップ

  • ノイズ研究所製

    静電気試験機ESS-S3011A

    ●出力電圧:±0.2~±30kV
    ●静電気印加モード:接触放電、気中放電
    ●CR定数:150pF、330pF、330Ω、2kΩ
    ●試験室:温度・湿度制御、23±5℃、30±7.5%RH

  • 菊水電子工業製

    正サージ試験機80803/負サージ試験機80754

    正サージ試験機80803
    ●出力端子:2系統
    ●重畳可能な直流電圧:最大DC35V、最大DC200A

    負サージ試験機80754
    ●出力端子:2系統
    ●重畳可能な直流電圧:最大DC35V、最大DC100A

  • ノイズ研究所製

    インパルス試験機INS-4020

    ●パルス出力:0.01~2.00kV(0.01kVステップ)
    ●立上り時間:1ns以下

  • ノイズ研究所製

    ファストトランジェント試験機FNS-AX3-A16C-N1969

    ●設定電圧:±200~±4,800V(10Vステップ)
    ●バースト周期:10~1,000ms(10msステップ)

  • 菊水電子工業製

    誘導ノイズ試験機KES7840S

    ●減衰振動波:
    A1,A2,B1,B2,C,D,E,F波(自動車各種ノイズ波形)
    ●付属品:10m並走ハーネス

  • TEXIO製

    絶縁耐圧試験機GPT-9903A

    ●【耐電圧】
    AC:0.100kV~5,000kV、電流100mA
    DC:0.100kV~6,000kV、電流20mA
    ●【絶縁抵抗】
    DC:50V~1,000V、0.001GΩ~50.00GΩ

  • 計測技術研究所製

    絶縁耐圧試験機SE7430

    ●【耐電圧】
    AC:0.100kV~5,000kV、電流40mA
    DC:0.100kV~6,000kV、電流10mA
    ●【絶縁抵抗】
    DC:10V~6,000V、1MΩ~50.00GΩ

  • HIOKI製

    絶縁耐圧試験機3153

    ●【耐電圧】
    AC:0~5.00kV、電流100mA
    DC:0~5.00kV、電流10mA
    ●【絶縁抵抗】
    DC:50~1,200Ⅴ、~9,999MΩ
    ●所有台数:2台
    ●所有事業所:浅西

  • HIOKI製

    漏れ電流試験機ST5540

    ●測定モード:
    漏れ電流測定、電圧測定、保護導体電流測定
    ●測定電流:DC、AC、AC+DC、ACpeak
    ●測定レンジ:
    DC、AC、AC+DC時:50mA/ 5mA/500μA/50μA
    ●ACpeak時:75mA/10mA/1mA/500μA

  • 総研電気製

    部分放電試験機DAC-6021

    ●試験電圧範囲:0~5kV
    ●試験周波数:46Hz~1kHz
    ●試験モード:
    電圧-放電電荷量(V-Qmax)、発生頻度-放電電荷量(N-Qmax)

  • 計測技術研究所製

    絶縁破壊試験機7473/7474

    7473
    ●AC:0~20.00kV、電流10mA
    ●昇圧方式:短時間(急速昇圧)試験、段階昇圧試験

    7474
    ●DC:0~20.00kV、電流5mA
    ●昇圧方式:短時間(急速昇圧)試験、段階昇圧試験

    ●所有事業所:春日井

  • 北斗電工製

    ポテンショスタット/ガルバノスタットHA-151B

    ●最大出力:±15 V、±1 A
    ●設定出力レンジ:
    ±1 A、±100 mA、±10 mA、±100μA、±10μA

  • HIOKI製

    LCRメータIM3533-01

    ●測定モード:LCR、トランス測定
    ●測定パラメータ:Z,Y,θ,X,G,B,Q,Rdc,Rs, Rp,Ls,Lp,Cs,Cp,D,N,M,⊿L,T
    ●測定周波数:1mHz~200kH

  • HIOKI製

    ミリオームテスター

    RM3545
    ●抵抗レンジ:
    10mΩ~1,000MΩ「LP ON時」1,000mΩ~1,000Ω
    ●測定電流:
    DC 1A~100nA 「LP ON時」1mA~5μA

    BT3563
    ●抵抗レンジ:3mΩ(分解能0.1μΩ)〜 3,000Ω(分解能100mΩ)
    ●測定電流:DC6V(分解能10μV)〜 300V(分解能1mV)

    3540
    ●抵抗レンジ:
    30mΩ(測定電流100mA、分解能10μΩ)〜 30kΩ(測定電流10μA、分解能10Ω)

  • エーディーシー製

    体積/表面抵抗率計5450

    ●電圧発生:最小±1mV、最大±1,000V
    ●高抵抗測定:3×10¹⁷Ω
    ●微少電流測定:1fA~19.999mA

  • ローデシュワルツ製

    デジタルオシロスコープRTO2024

    ●周波数帯域:
    2GHz、メモリ長50M(4ch)、200M(1ch)
    ●チャンネル数:4ch
    ●電圧軸:1mV/div~10V/div

  • YOKOGAWA製

    オシロスコープDL1640L

    ●周波数帯域:
    200MHz、アナログ4ch、メモリ長16M/ch
    ●電圧軸:2mV/div〜10V/div
    ●時間軸:2ns/div〜800s/div
    ●最大入力電圧:300VDCまたは300VRMS

  • TEXIO製

    デジタルオシロスコープDCS-1102B

    ●周波数帯域:
    100MHz、アナログ2ch、メモリ長10M/ch
    ●電圧軸:1mV/div~10V/div
    ●時間軸:5ns/div~100s/div
    ●最大入力電圧:300VRMS

  • HIOKI製

    メモリハイコーダMR8740-50

    ●チャンネル数:108ch
    ●所有台数:3台

  • HIOKI製

    4chアナログユニットU8975

    ●サンプリング速度:5MS/s
    ●所有台数:27台

  • HIOKI製

    2chアナログユニット8966

    ●サンプリング速度:20MS/s
    ●所有台数:4台

  • GWインステック製

    電流電圧メーターPCS-1000

    ●電圧レンジ:
    DC200mV~1,000V、AC200mV~600V
    ●電流レンジ:
    DC30mA~300A、AC30mA~300A

  • ケスレー製

    ナノボルトメータ2182A

    ●測定チャンネル数:2ch
    ●CH1測定:DC10mV(1nV)〜100V(10μV)
    ●CH2測定:DC100mV(10nV)〜10V(1μV)

  • YOKOGAWA製

    電力測定器WT1806

    ●入力部:6入力
    ●電圧測定レンジ:
    1.5V~1KV(クレストファクタ3)/
    0.75V~500V(クレストファクタ6)
    ●電流測定レンジ:
    1A~50A(クレストファクタ3)/
    500mA~25A(クレストファクタ6)
    ●周波数範囲:DC, 0.1Hz~1MHz
    ●電流外部センサ入力:1,000A

  • Agilent Technologies製

    デジタルマルチメータ

    34410A
    ●電圧レンジ:
    DC100mV〜1,000V(分解能100nV)
    AC100mV〜750V(分解能100nV)
    周波数3Hz〜300kHz
    ●電流レンジ:
    DC100μA〜3A(分解能100pA)
    AC100μA〜3A(分解能100pA)
    周波数3Hz〜10kHz
    ●抵抗レンジ:
    100Ω〜1,000MΩ(分解能100μΩ)

    34401A
    ●電圧レンジ:
    DC100mV〜1,000V(分解能100nV)
    AC100mV〜750V(分解能100nV)
    周波数3Hz〜300kHz
    ●電流レンジ:
    DC10mA〜3A(分解能10nA)
    AC1A〜3A(分解能1μA)
    周波数3Hz〜10kHz
    ●抵抗レンジ:
    100Ω〜100MΩ(分解能100μΩ)

  • IWATSU製

    デジタルマルチメータVOAC7602

    ●電圧レンジ:
    DC100mV~1,000V(分解能100nV)
    AC100mV~750V(分解能100nV)
    周波数20Hz~300kHz
    ●電流レンジ:DC1mA~3A(分解能1nA)
    AC1A~3A(分解能1μA)
    周波数20Hz~5kHz
    ●抵抗レンジ:
    100Ω〜100MΩ(分解能0.1mΩ)

  • HIOKI製

    AC/DCカレントセンサ9709

    ●定格電流:AC/DC500A
    ●周波数特性:
    振幅:DC〜100kHz
    位相:DC〜100kHz
    ●振幅/位相確度:DC,45Hz≤f≤66Hz
    (±0.05% rdg. ±0.01% f.s. , ±0.2°)、100kHzまで規定

  • HIOKI製

    クランプオンプローブ(交流用)9018-50

    ●電流レンジ:AC10〜500A、6レンジ
    ●周波数特性:40Hz〜3kHz
    ●出力電圧レート:AC0.2VF.S

  • HIOKI製

    クランプセンサ9669

    ●定格電流:AC1000A
    ●測定周波数:40Hz~5kHz
    ●所有台数:108台

  • HIOKI製

    AC/DCカレントプローブCT6846-05

    ●定格電流:AC1000A
    ●測定周波数:~20kHz
    ●所有台数:3台

  • 治部電機製

    3相交流リアクトルARO-46K

    ●仕様:回路電圧1000V/定格電流380A
    ●所有台数:36台

  • HIOKI製

    データロガーLR8400/LR8401

    ●アナログ入力:標準30ch/最大60ch
    ●電圧測定範囲:±10mV〜±100V、1-5V、最高分解能 500nV
    ※ch間、本体間絶縁
    ●熱電対測定範囲:-200℃〜2,000℃、
    熱電対(K,J,T,他)、分解能0.01℃
    ※ch間、本体間絶縁
    ●測温抵抗体測定範囲:-200℃〜800℃、分解能0.01℃
    ※ch間は非絶縁
    ●抵抗測定範囲:0〜200Ω、分解能0.5mΩ
    ※ch間は非絶縁
    ●CH間最大電圧:DC300V
    ●最大入力電圧:DC±100V
    ●対地間最大電圧:AC,DC300V
    ●記録間隔:10ms〜50ms、100ms〜 1時間、19設定
    (記録間隔内に全入力チャネルをスキャン)
    ※10ms〜50msはチャネル数で制限あり

  • HIOKI製

    データロガーLR8450

    ●アナログ入力:15ch
    ●電圧測定範囲:±10mV〜±100V、1-5V、分解能500nV
    ●熱電対測定範囲:-200℃〜2,000℃、熱電対(K,J,T,他)、 分解能0.01℃
    ●CH間最大電圧:DC300V
    ●最大入力電圧:DC±100V
    ●対地間最大電圧:AC,DC300V
    ●記録間隔:
    100ms、200ms〜1時間、16設定
    (記録間隔内に全入力チャネルをスキャン)
    ●所有台数:1台

  • HIOKI製

    データロガーMR8870-90

    MR8870-90
    ●チャンネル数:2ch
    ●測定レンジ:10mV〜50V/div(10div フルスケール)、12レンジ、分解能はレンジの 1/100
    ●周波数特性:DC〜50kHz(-3dB)
    ●時間軸:100μs〜5min/div、20レンジ、 時間軸分解能100ポイント/div
    ●測定機能:メモリレコーダ(高速記録)、実効値レコーダ(50/60Hz/DC専用)
    ●所有台数:1台

    8870
    ●チャンネル数:アナログ2ch
    ●測定レンジ:10mV〜50V/div(10div フルスケール)、12レンジ、分解能はレンジの 1/100
    ●周波数特性:DC〜50kHz(-3dB)
    ●時間軸:100μs〜5min/div、20レンジ、 時間軸分解能100ポイント/div
    ●測定機能:メモリレコーダ(高速記録)
    ●所有台数:1台

  • グラフテック製

    データロガーGL820

    ●アナログ入力:20ch
    ●電圧測定範囲:
    ±20mV〜50V、1-5V、最高分解能 1μV
    ※ch間、本体間絶縁
    ●熱電対測定範囲:
    -200℃〜+2,000℃、熱電対(K,J,T,他)、分解能0.01℃
    ※ch間、本体間絶縁
    ●測温抵抗体測定範囲:
    -200℃〜800℃、分解能0.1℃
    ※ch間は非絶縁
    ●最大入力電圧:60Vp-p
    ●記録間隔:
    10ms~50ms、100ms~1時間、21設定
    ●所有台数:4台

  • YOKOGAWA製

    データロガーMX100

    ●メインモジュール:
    2台(60chタイプ1台、40chタイプ1台)
    100ch同時設定・モニタ可
    (10ch 中速ユニバーサル入力モジュール MX110-UNV-M10)
    ●電圧測定範囲:
    ±20mV〜100V、最高分解能 1μV
    ※ch間、本体間絶縁
    ●熱電対測定範囲:
    -200℃〜+2,000℃、熱電対(K,J,T,他)、分解能0.1℃
    ※ch間、本体間絶縁
    ●最高サンプリング時間:100ms
    ●最大入力電圧:100V
    ●所有台数:1台

  • 共和電業製

    データロガーUCAM-550A

    ●チャンネル数:最大50ch
    ●測定対象:
    ひずみゲージ、ロードセル、ポテンションメータ式センサ
    ●測定範囲(ひずみ):
    0~±19,000με(Lレンジ)分解能1με / 0~±200,000με(Hレンジ)分解能10με
    ●ポテンションメータ式センサ:0~±50% 分解能:0.01%
    ●所有台数:1台

  • HIOKI製

    高速データロガー8861-50

    ●プラグイン入力ユニット方式、最大入力ユニット数:8ユニット(アナログユニット8956)
    ●ユニット数:8ユニット
    ●アナログ入力:最大16ch
    ●測定レンジ:5m~20V/div、12レンジ
    ●フルスケール:20div
    ●ch間・対地間最大電圧:AC,DC300V
    ●所有台数:1台

  • HIOKI製

    高速データロガーMR8847-51

    ●最大入力ユニット数:8ユニット
    ●アナログ入力:最大16ch
    ●測定レンジ:5m~20V/div、12レンジ
    ●分解能:測定レンジの1/100
    ●所有台数:3台

  • 菊水電子工業製

    低圧直流電源PAN60-10A

    ●電圧:0〜60V
    ●電流:0〜10A
    ●タイプ:シリーズレギュレータ方式
    ●所有台数:2台

  • 菊水電子工業製

    低圧直流電源PAD60-35LA

    ●電圧:0〜60V
    ●電流:0〜35A
    ●タイプ:シリーズレギュレータ方式
    ●所有台数:1台

  • 菊水電子工業製

    低圧直流電源PAD36-60LA

    ●電圧:0〜36V
    ●電流:0〜60A
    ●タイプ:シリーズレギュレータ方式
    ●所有台数:1台

  • 菊水電子工業製

    低圧直流電源PAD60-60LA

    ●電圧:0〜60V
    ●電流:0〜60A
    ●タイプ:シリーズレギュレータ方式
    ●所有台数:1台

  • 菊水電子工業製

    低圧直流電源PMX18-5A

    ●電圧:0〜18V
    ●電流:0〜5A
    ●タイプ:シリーズレギュレータ方式
    ●所有台数:6台

  • 菊水電子工業製

    低圧直流電源PAS60-18

    ●電圧:0〜60V
    ●電流:0〜18A
    ●タイプ:スイッチングレギュレータ方式
    ●所有台数:1台

  • 菊水電子工業製

    低圧直流電源PAS20-54

    ●電圧:0〜20V
    ●電流:0〜54A
    ●タイプ:スイッチングレギュレータ方式
    ●所有台数:3台

  • 菊水電子工業製

    低圧直流電源PAT20-400T/PAT40-200T

    PAT20-400T
    ●電圧:0〜20V
    ●電流:0〜400A
    ●タイプ:スイッチング式
    ●所有台数:4台

    PAT40-200T
    ●電圧:0〜40V
    ●電流:0〜200A
    ●タイプ:スイッチング式
    ●所有台数:2台

  • 高砂製作所製

    低圧直流電源FX010-300/FX060-50

    FX010-300
    ●電圧:0〜10V
    ●電流:0〜300A
    ●タイプ:スイッチングレギュレータ方式
    ●所有台数:9台

    FX060-50
    ●電圧:0〜60V
    ●電流:0〜50A
    ●タイプ:スイッチングレギュレータ方式
    ●所有台数:2台

  • 高砂製作所製

    高圧直流電源HX0500-30

    ●電圧:0〜500V
    ●電流:0〜30A
    ●タイプ:スイッチングレギュレータ方式
    ●所有台数:1台

  • 高砂製作所製

    RPS1000-300

    ●電圧:0~1,000V
    ●電流:0~300A
    ●所有台数:3台

  • 菊水電子工業製

    高圧直流電源PWR801H

    ●電圧:0~650V
    ●電流:0~3.7A
    ●その他:シーケンス機能
    ●所有台数:7台

  • 菊水電子工業製

    低圧用プログラマブル電源PBZ40-10

    ●電圧:AC 0~55Vrms、DC 0~±40V
    ●電流:AC 0~7Arms、DC 0~±10A
    ●交流周波数:0.01~100kHz 分解能:0.01Hz
    ●その他:シーケンス機能、CCモード、CVモード
    ●所有台数:1台

  • エヌエフ回路設計ブロック製

    高圧用プログラマブル電源(直流、交流)DP060S

    ●電力容量:6kVA(100Vレンジ/200Vレンジ)
    ●電圧:AC 0~155/0~310V、DC 0~±220/0~±440V
    ●電流:60A/30A
    ●その他:単相モデル、シーケンス機能、電源変動試験機能
    ●所有台数:1台

  • Elektro Automatik製

    プログラマブルDC電源PSI9040-340

    ●電圧:0~40V
    ●電流:0~340V
    ●その他:シーケンス機能、CCモード、CVモード
    ●所有台数:20台

  • YOKOGAWA製

    直流電圧電流源GS200

    ●DC:0〜30.000V(分解能100nV、10mVレンジ)
    ●DC:0〜200.000mA(分解能10nA、1mAレンジ)
    ●所有台数:12台

  • YOKOGAWA製

    直流電圧電流源GS610

    ●電圧:0〜110V
    ●電流:0〜3.2A
    ●所有台数:2台

  • エーディーシー製

    直流電圧電流源6243

    ●電圧:0~110V
    ●電流:0~2A
    ●所有台数:6台

  • エーディーシー製

    直流電圧電流源6156

    ●DC:0〜32.000V(分解能1μV 30mVレンジ)
    ●DC:0〜220.000mA(分解能10nA 3mAレンジ)
    ●所有台数:1台

  • エーディーシー製

    直流電圧電流源6240B

    ●電圧発生・測定範囲:0〜±15V
    ●電流発生・測定範囲:0〜±4A(DCは1A)
    ●測定:51/2桁(±319999)、分解能1μV/100pA
    ●パルス測定:最小パルス幅50μs、分解能1μs
    ●その他:熱起電力をキャンセルした低抵抗測定
    ●所有台数:1台

  • 菊水電子工業製

    電子負荷装置PLZ50F-70UA5-105U0

    ●電圧:0~150V
    ●電流:0~15A(75Wまで)
    ●その他:シーケンス機能、CCモード、CVモード、CRモード
    ●所有台数:5台

  • エヌエフ回路設計ブロック製

    ファンクションジェネレータWF1974

    ●出力数:2ch
    ●波形:正弦波、方形波、パルス波、ランプ波、パラメタ可変波形、ノイズ、DC
    ●周波数範囲:0.01μHz~30MHz(正弦波)
    0.01μHz~15MHz(方形波、パルス)
    ●最大出力電圧:20Vp-p/V開放
    10 Vp-p/50V
    ●発振モード:連続、変調、スイープ、バースト、シーケンス
    ●所有台数:1台

  • ムサシインテックス製

    絶縁油試験機IP-55D

    ●電圧出力:(極間)AC0~50kV、(片側端子-E)AC0~25kV
    ●定格容量:500VA
    ●昇圧速度:3000V/秒(JIS C 2101準拠)

Q&A

Q.データはどのような形式でいただけますか?

A.基本は弊社フォーマットにて報告書を作成し、PDF形式で提出します。提出形式にご要望ありましたら、お気軽にご相談ください。

Q.立会いは可能ですか?

A.はい、可能です。事前に立会日を調整させていただきます。リモートでの立会いも可能です。
