精密⼨法測定による受託サービス

輪郭形状測定

輪郭形状測定機を用いて、各種寸法測定データの算出や表面輪郭の形状評価を実施します。

概要

輪郭形状測定の委託先にお困りではありませんか?

JTLは総合受託会社として、輪郭形状測定機を用いて、各種寸法データの算出や表面輪郭の形状評価を実施します。輪郭形状測定機は、製品・金型など各種測定物の表面を触針でトレースすることにより、表面輪郭の形状データを取得することができます。取り込んだデータは計算処理により、寸法・座標算出などの解析を行うことも可能です。微細なRC面、溝形状の深さ評価など、様々な製品・部品の評価にご利用いただけます。

また、製品や評価内容、要求精度に対して最適な測定結果をお出しできるよう、各種測定機(三次元測定/3D形状測定/真円度測定/画像測定/表面粗さ測定など)・照合ソフトも多数ご用意しています。いくつかの測定機は複数メーカー(カールツァイス製、東京精密製、ミツトヨ製、ライツ製、ヘキサゴン製)保有があり、メーカー指定が可能です。

外部委託先・試験場をお探しの方は是非ご依頼ください。

特徴

微小な形状の測定が可能

輪郭形状測定機には先端R=25μm/24°円錐形状のスタイラスと、XZ方向でサブミクロン以下の高分解能な駆動部/検出器を有しています。
この極小なスタイラスの動きを高精度デジタルスケールでトレースし専用ソフトで解析することで様々な計測が可能となります。
ねじピッチなどの形状、製品に加工されたR加工や面取り、段差や角度など三次元測定機や工具顕微鏡では測定ができなかった微細な形状の測定が可能です。

様々な寸法データを算出可能

点、直線、円、部分円、楕円などの要素~座標系の作成、それらの要素を用いた最大点、最小点、距離、角度、座標差など、トレースした形状から取得できるあらゆる寸法測定に対応します。

広範囲な測定領域

X軸最大:200mm、Z軸最大:60mmの広範囲形状輪郭測定が可能です。

設計データとの形状比較照合が可能

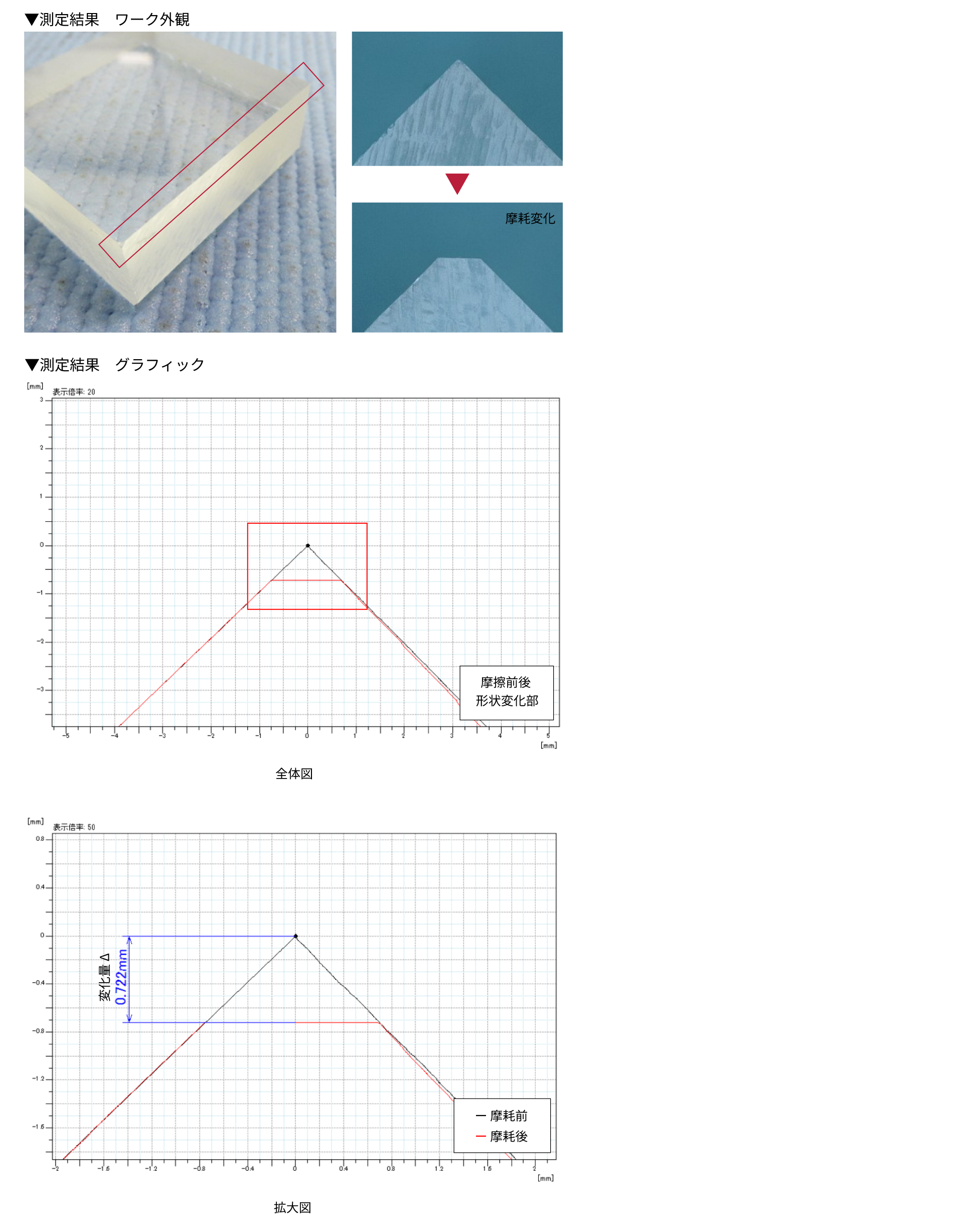

外部データから設計輪郭を取りこみ、測定した製品形状との比較照合・プロファイル表示が可能です。金型や製品の輪郭度、使用による部分的な摩耗・欠けなどの評価に有効です。

技術事例

コネクタの段差、角度測定

三次元測定機や工具顕微鏡では測定ができなかった微細な形状の測定が可能です。

ねじ測定

ねじのピッチや山谷の角度、高さの測定が可能です。

ボールねじ溝部の形状測定

転動面のRやボールとの接触角、溝深さ等の評価が可能です。

設備ラインナップ

  • 東京精密製

    SURFCOM NEX 031 SD-13

    ●測定範囲:
     X軸(横方向)100mm
     Z軸(縦方向)60mm
    ●指示精度:
     X軸(横方向)±(1.0+L/100)μm
     Z軸(縦方向)±(1.5+|2H|/100)μm
    ●分解能:
     X軸(横方向)0.016μm
     Z軸(縦方向)0.04μm
    ●所有事業所:名古屋事業所

  • 東京精密製

    SURFCOM1900SD

    ●測定範囲:
     X軸(横方向)100mm
      ※名古屋所有は200mm対応
     Z軸(縦方向)50mm
    ●指示精度:
     X軸(横方向)±(1.0+L/100)μm
     Z軸(縦方向)±(1.8+2H/100)μm
    ●分解能:
     X軸(横方向)0.016μm
     Z軸(縦方向)0.1μm
    ●所有台数:3台
    ●所有事業所:本社、名古屋事業所、大阪事業所

  • 東京精密製

    SURFCOM1800GH

    ●測定範囲:
     X軸(横方向)100mm
     Z軸(縦方向)50mm
    ●指示精度:
     X軸(横方向)±(1.0+2L/100)μm
     Z軸(縦方向)±0.25%(フルスケール)
    ●分解能:
     X軸(横方向)0.04μm
     Z軸(縦方向)0.1μm
    ●所有事業所:本社

  • 東京精密製

    CONTOURECORD 1700SD3

    ●測定範囲:
     X軸(横方向)100mm
     Z軸(縦方向)50mm
    ●指示精度:
     X軸(横方向)1.0+L/100μm
     Z軸(縦方向)1.8+2H/100μm
    ●分解能:
     X軸(横方向)0.016μm
     Z軸(縦方向)0.1μm
    ●所有事業所:大阪事業所

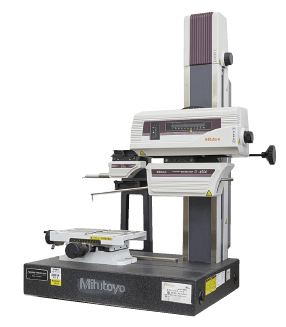

  • ミツトヨ製

    SV-C4500S4

    ●測定範囲:
     X軸(横方向)100mm
     Z軸(縦方向)60mm
    ●指示精度:
     X軸(横方向)0.8+L/100μm
     Z軸(縦方向)0.8+2H/100μm
    ●分解能:
     X軸(横方向)0.05μm
     Z軸(縦方向)0.02μm
    ●X軸傾斜角度:±45°
    ●所有事業所:名古屋事業所

Q&A

Q.どんな材質・形状でも輪郭形状測定はできますか?

A.ゴムなど柔らかい材質の製品の場合、スタイラスの測定圧によって形状が変形し正確に測定ができない可能性があります。
また鏡面仕上げされた製品や樹脂表面に対しては、測定時に傷・接触痕が残る可能性があります。

Q.測定断面のプロファイル(輪郭)データが欲しいのですが、どのようなデータ形式で報告可能ですか?

A.座標データの場合はテキスト、CSV形式で提出可能です。CADデータの場合はIGES、DXF形式で提出可能です。

Q.どれくらいのサイズ、重量まで対応可能ですか?

A.ワークサイズの目安としては幅600×奥行450×高さ600mm、重量500kgまでとなります。
一度の測定でトレース可能な範囲はX軸200mm×Z軸60mm以内です。
サンプルの材質や形状によっても変動しますので、先ずはお気軽にお問合せください。
