3Dスキャン測定の委託先にお困りではありませんか？

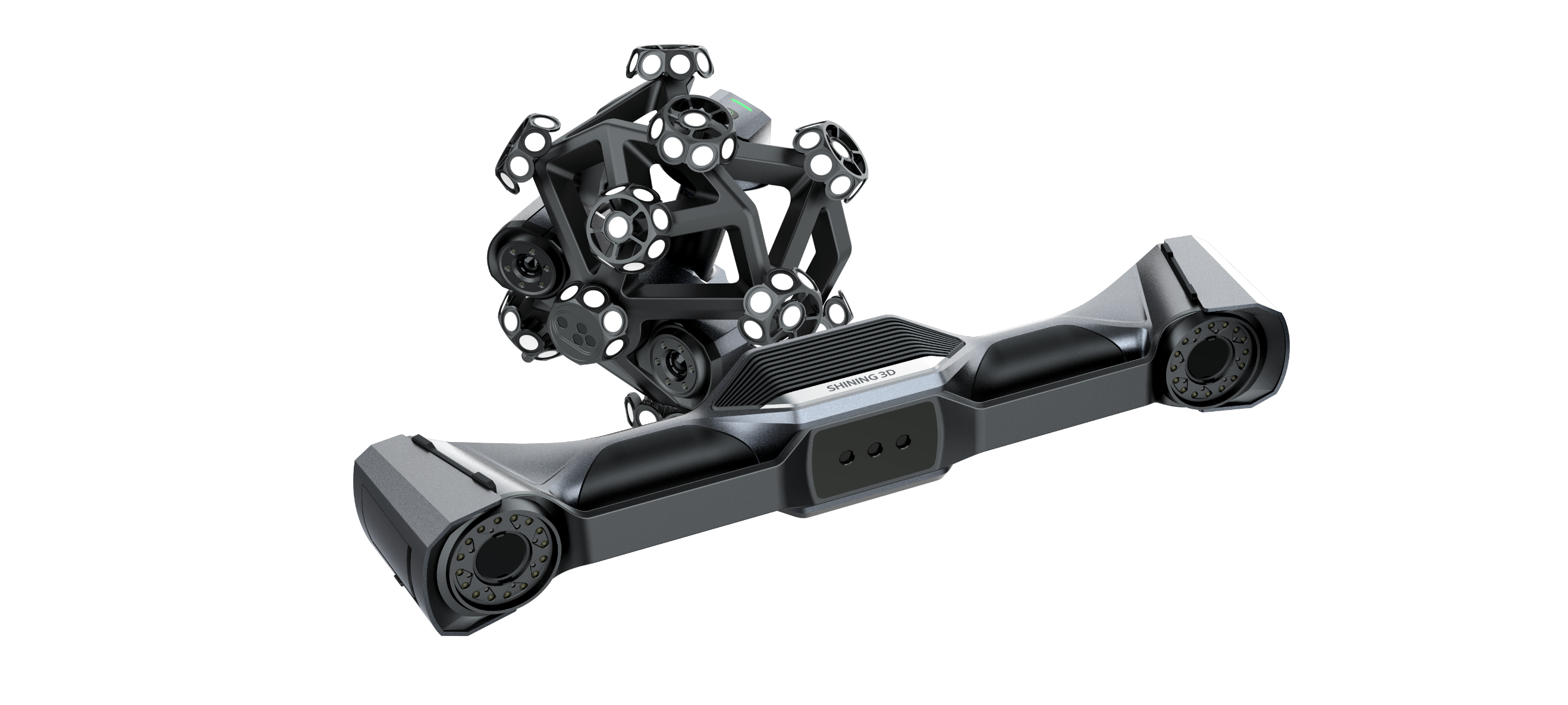

JTLは総合受託会社として、ワイドレンジ光学式3Dスキャナ（FreeScan Trak Nova）を用いて、
測定対象物の3Dスキャニング測定が可能です。
トラッカー兼3DスキャナのUE Novaと3DスキャナのTE Novaの構成で、
それぞれがバッテリーおよび無線通信なので、ワイヤレスでノートPCに接続します。
これにより取り回しが良く様々な現場で3Dスキャンが可能になります。
加えてUE NovaとTE Novaの組み合わせ次第で、マーカーレスや超広域スキャンなど様々なスキャンアプローチが可能です。
今までできなかったような形、大きさ、表面性状のサンプルに対して3Dスキャンを行うことができます。
外部委託先・試験場をお探しの方は是非ご依頼ください。
技術担当者の多くは国家資格である「機械検査技能士」を保有しており、
高い品質と柔軟性に富んだサービスを提案します。

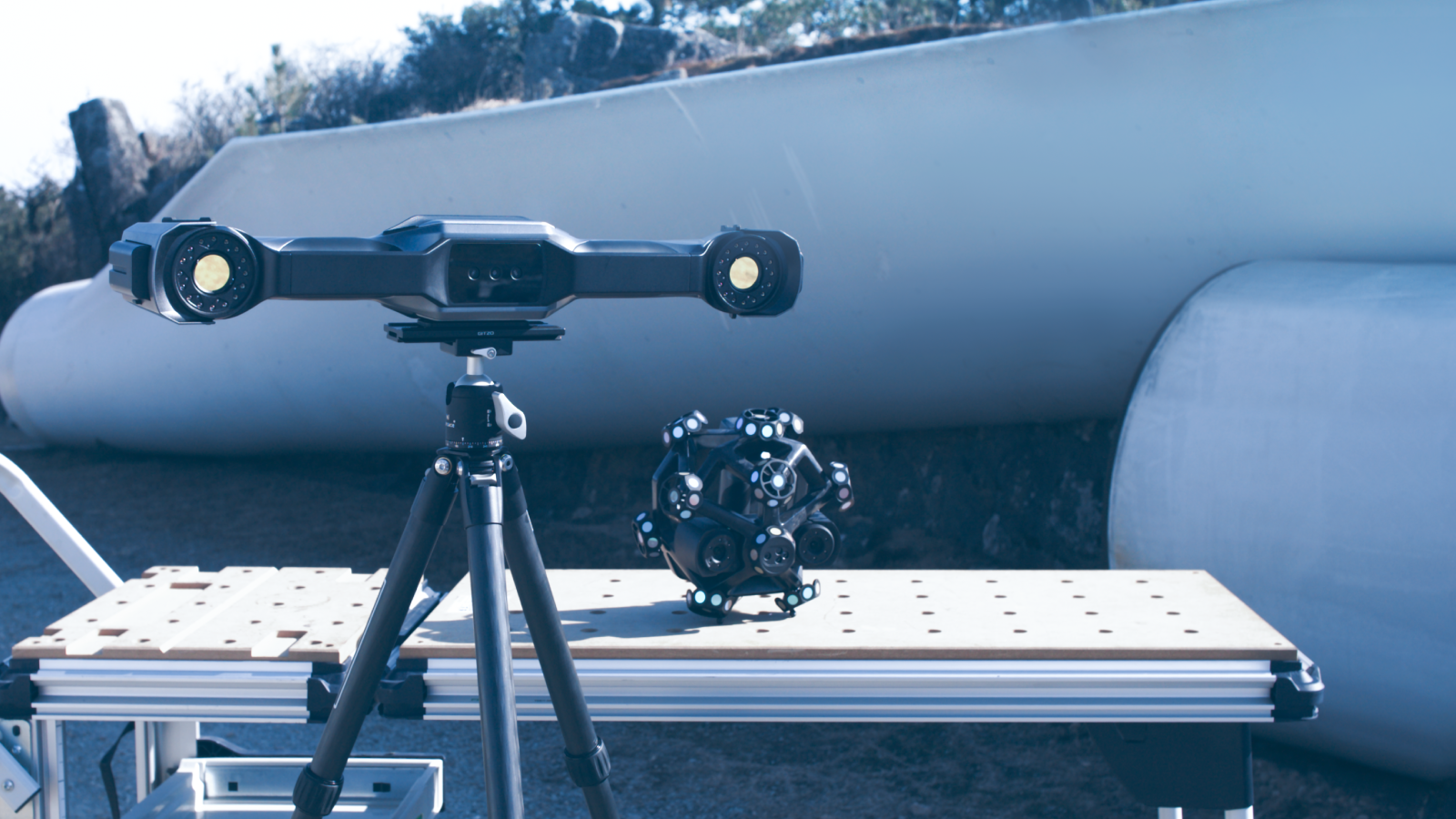

TE Novaをスキャナ、UE Novaを定点でトラッカーとして利用するサンプルにはシールが不要でスキャンができます。
ただし、UEからは常にTEが見えている必要があります。
【容積精度】 0.062mm (12m3:トラッカーから3.5mm範囲)
【解像度】 0.1mm~
【使用するシチュエーション】
・段取り含め素早いスキャン
・細い配管の測定
・肉薄の板状サンプルの測定
・部分的にスキャンしたい場合
→向かい合う面の平行度測定
→配管の入口と出口の位置測定

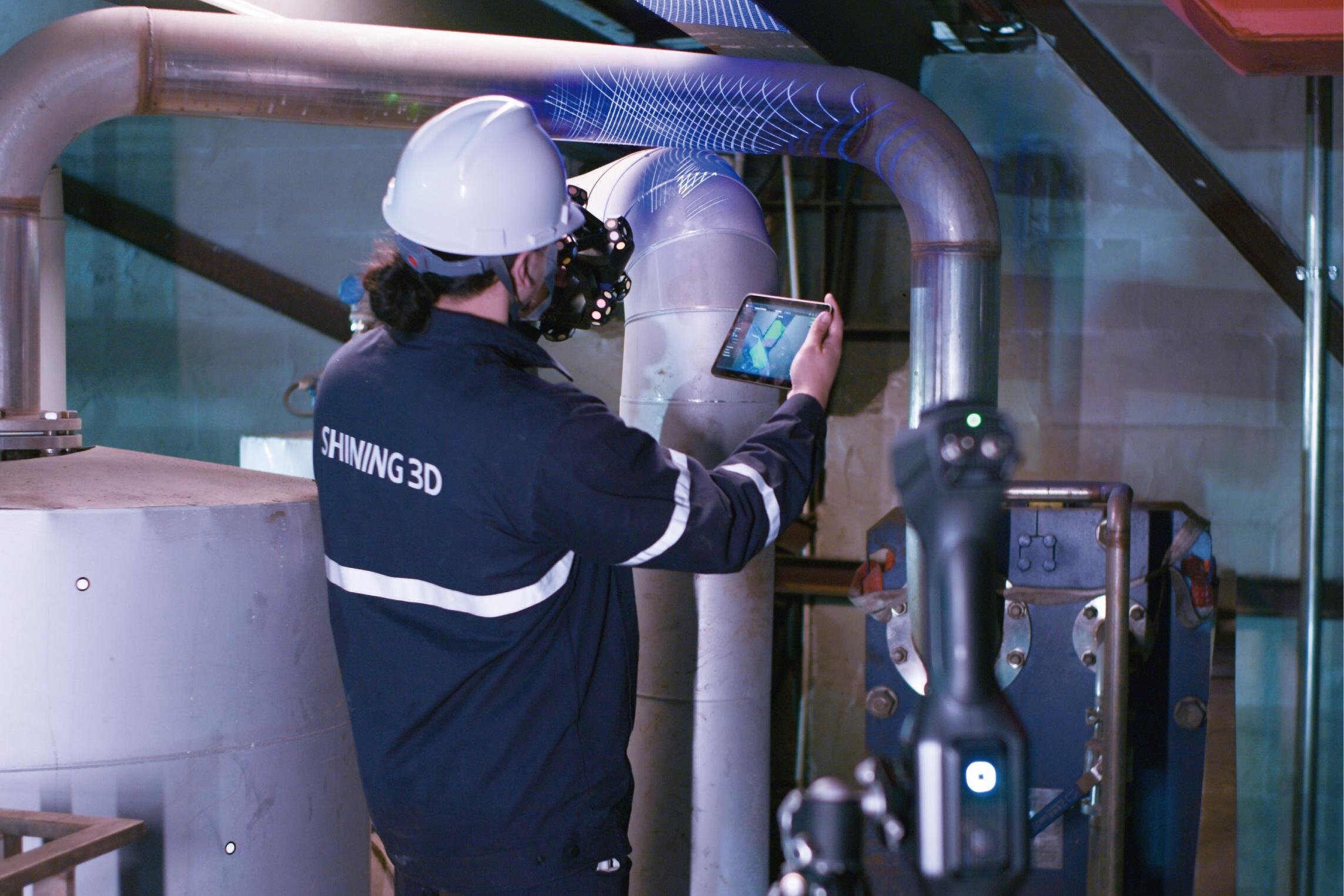

VPG(ビデオフォトグラメトリ)の機能を追加で動作させるモード
UE Novaはサンプル周囲に貼られたマーカーも同時に認識し、リアルタイムで自己位置を補正します。
よって三脚等に固定する必要がありません。
つまりトラッカーをリアルタイムに動かしてTE Novaを見失わないように追従する事ができます。
【容積精度】 0.046mm+0.012mm/m
【解像度】 0.1mm~
【使用するシチュエーション】

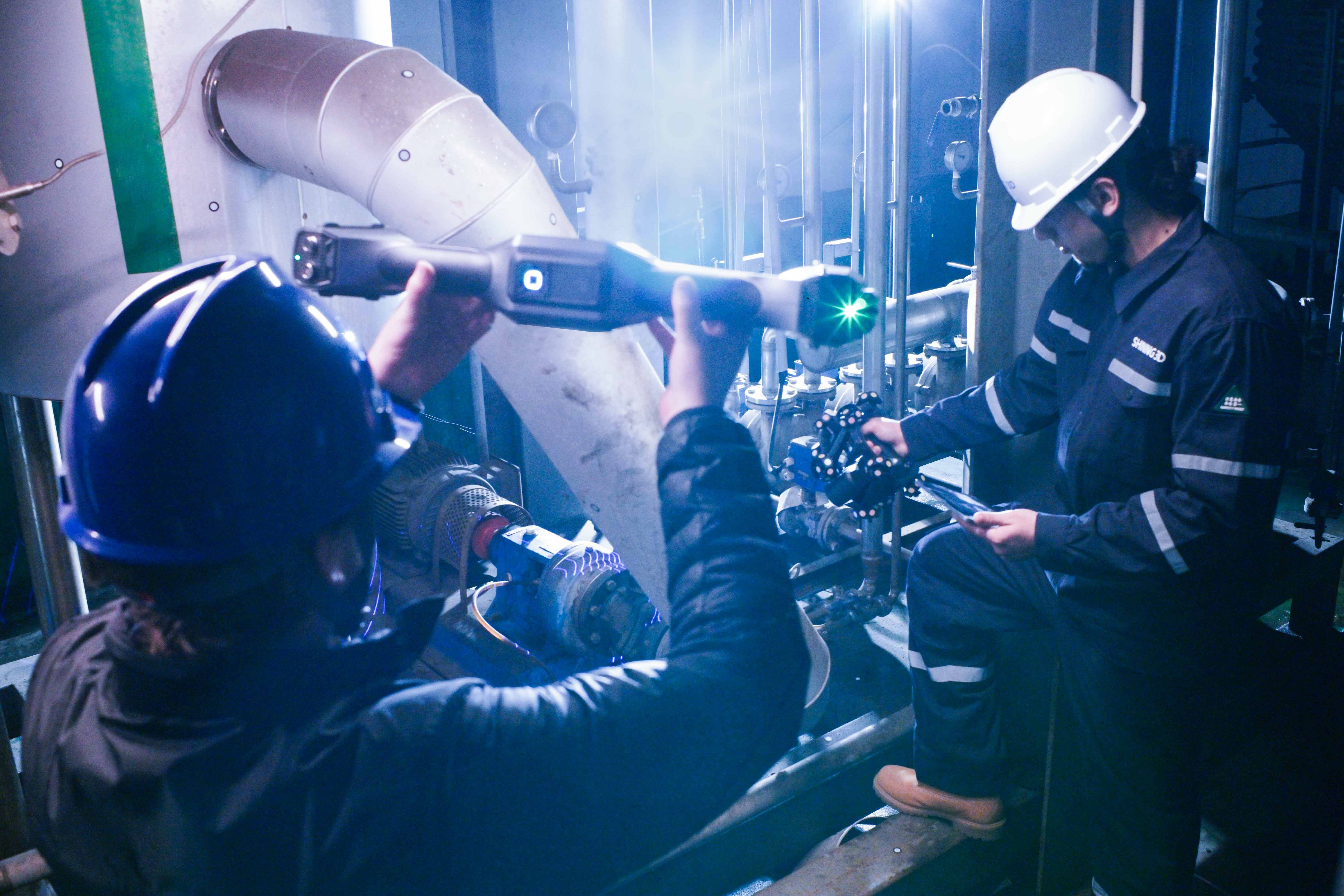

・複雑な配管や遮蔽物が多い環境での測定
・振動や揺らぎが生じる環境での測定

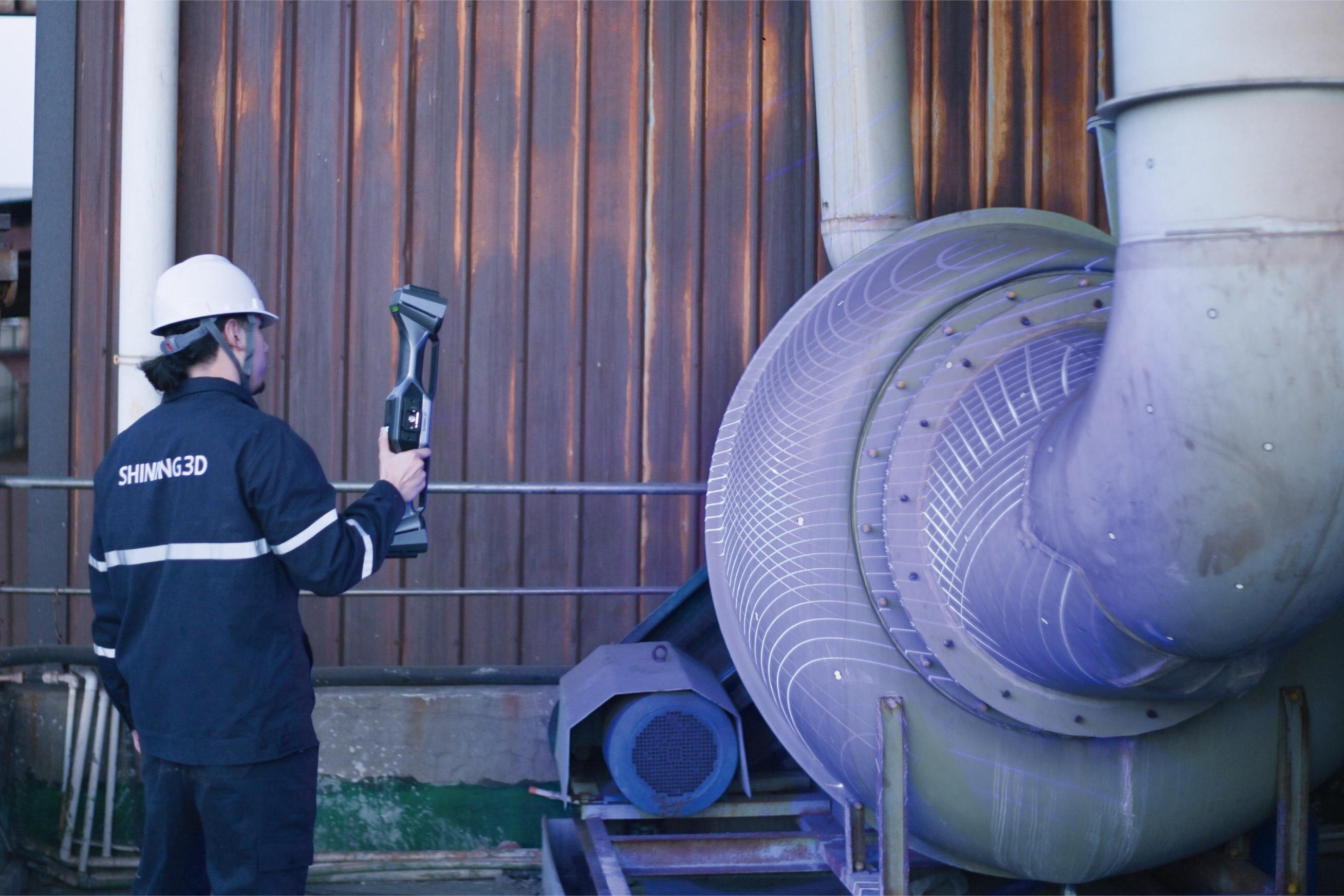

UE Novaをハンディスキャナとして使用するモード。
特別に広い画角で大きなサンプルをスピーディにスキャンします。(マーカーあり)
【容積精度】 0.072mm+0.012mm/m
【解像度】 0.4mm~
【画角】 縦2610mm×横2170mm×1200~2600mm
※最大です。スキャンピッチにより変動します。
【使用するシチュエーション】
・特に大型のサンプル
・構造物(既設物)の計測

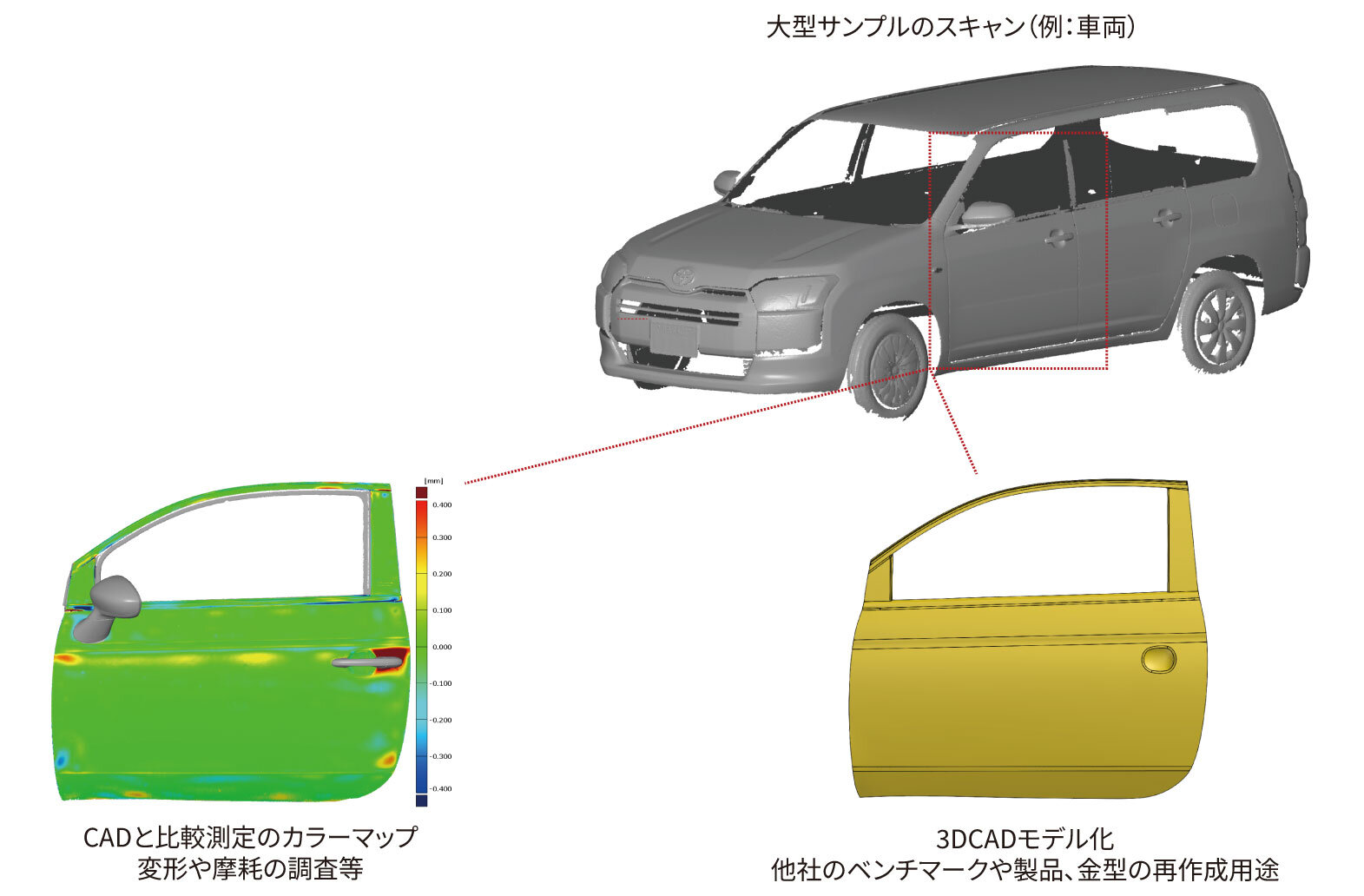

大型のサンプルでもスピード感をもってスキャンを行えます。 途中で揺れてしまうような状況でも対応可能です。

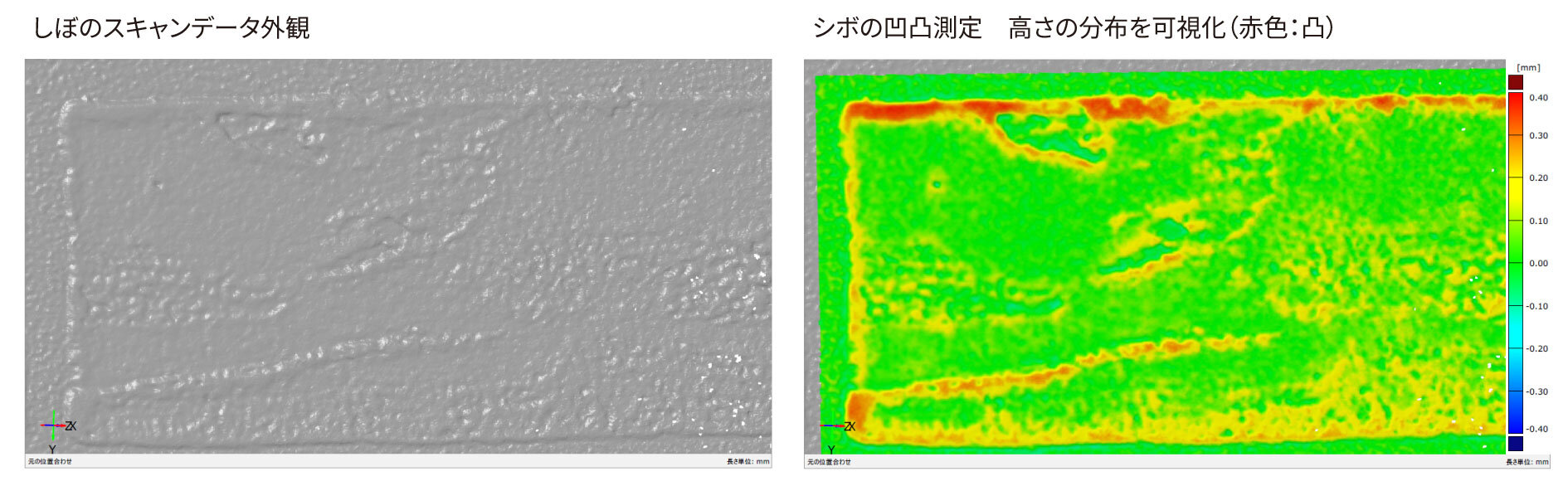

広範囲のスキャンのみならず、詳細なスキャンも可能です。 しぼの形状も問題なく取得できます。

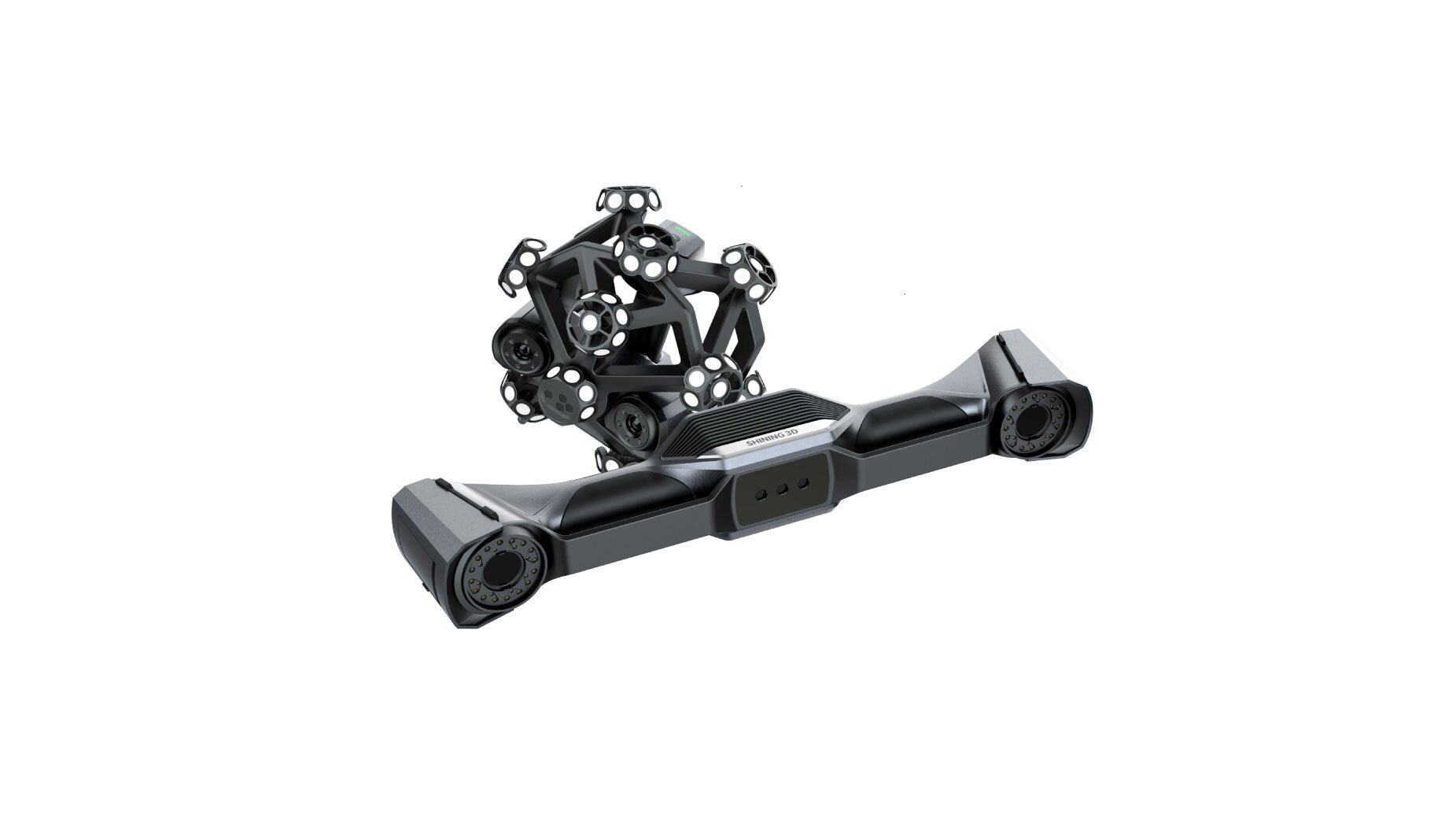

SHINING 3D製
【トラッカーモード】
●容積精度：0.062mm (12m3：トラッカーから3.5mm範囲)
●解像度：0.1mm~
【トラッカーモード(VPG)】
●容積精度：0.046mm+0.012mm/m
●解像度：0.1mm~
【UE Nova単】
●容積精度：0.072mm+0.012mm/m
●解像度：0.4mm~
●所有事業所：名古屋事業所
Q.どれくらいの大きさまでスキャンできますか？
A.明確な定めはないですが、10m前後が目安になります。ただシステムの制約もありますので具体的にはご相談ください。
Q.出張測定は可能ですか？
A.可能です。全国各地にお伺い可能です。
Q.光沢があるものもスキャンできますか？
A.比較的対応可能です。鏡面仕上げや透明な表面のものにおいてはスプレーを塗布する場合があります。詳しくはお問い合わせください。
Q.穴の奥(溝の底)など深い形状はスキャンできますか？
A.1本レーザーモードで従来の機種より深い穴に対応できるようになりました。
ただし穴や溝の間口によりますので詳しくはお問い合わせください。
