大型風洞実験試験

W2,000×H1,500mmの吹出口で車両や大型製品の環境風洞試験サービスを提供します。

概要
特徴

概要
特徴

概要

大型製品の風洞環境試験にお困りではありませんか？

W6.5m xL 16m x H3.9mの試験室にて温度・湿度・日射・風速を管理し、
一般的な風洞試験規格以外にも、JIS D4501～4504等の車両の空調性能試験やデフロスト性能評価なども実施可能です。

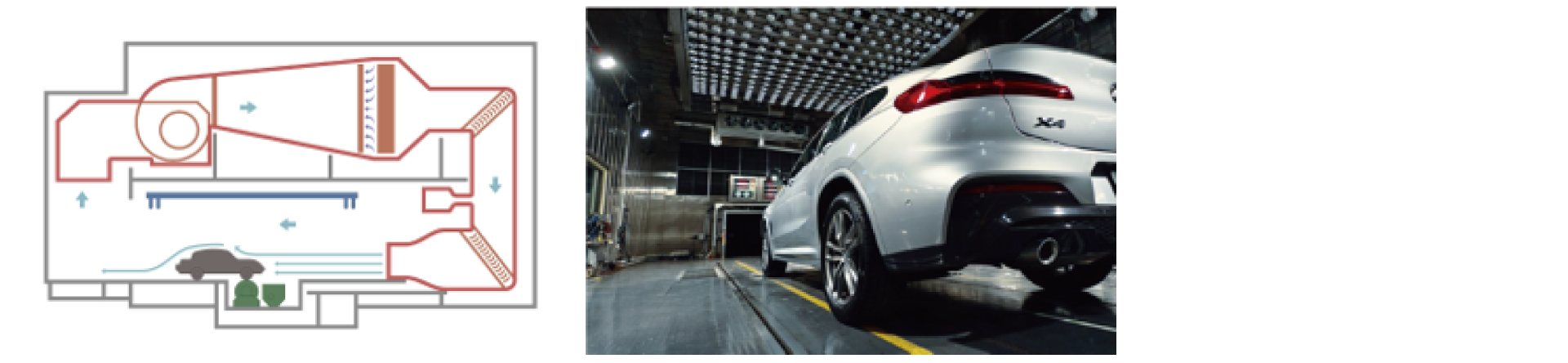

特徴

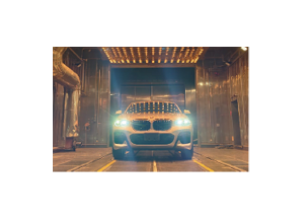

大型実験室にて車両状態で試験対応可能

吹出口がW2,000×H1,500mmのため、車両状態や大型製品の風洞試験が実施可能です。

試験室

【寸法】
試験室寸法　　　　　　　W6.5×L16×H3.9m
車両搬入口寸法　　　　　 W4.0×H3.6m
吹出口寸法　　　　　　　W2.0×H1.5m

【条件】
温度　　　　　　　　　　-30～50 ± 1 ℃
湿度　　　　　　　　　　30～90% RH ± 3 %　(5℃以上にて）
風速　　　　　　　　　　～Max 120 km/hr
日射　　　　　　　　　　　0～1.39 kW/m2 ± 5%
シャシダイナモメーター　　2WD（一基のみ）2トン車まで
重量　　　　　　　　　　　10トンまで環境室への搬入・試験対応可能

【試験サイト】
埼玉県

環境風洞試験　対応規格

・JIS D 4501 乗用車−ウインドシールドデフロスタ−デフロスト性能
・JIS D 4502 乗用車−ウインドシールドデフロスタ−デミスト性能
・JIS D 4503 トラック，バス用ウインドシールドデフロスタのデフロスト性能
・JIS D 4504 トラック，バス用ウインドシールドデフロスタのデミスト性能

オプションサービス

デジタル技術を活用したサービスにも幅広く対応します。
・3Dスキャン：X線CT、光学式三次元デジタイザを用いて、対象を高精度に3Dデータ化
・モデリング：取得された3Dデータを高品質な3Dモデルに変換
・CAE解析：流体解析シミュレーション結果を設計・開発にフィードバック

JTLはお客様の課題に寄り添った対応ができるよう、
3つのソリューションプランをご用意しています。

JTLはお客様の課題に寄り添った
対応ができるよう、
3つのソリューションプランを
ご用意しています。

評価業務にお困り事はございませんか？

JTLはお客様の頼れるパートナーとして、
シチュエーションに応じた迅速丁寧な対応を心がけております。
どんな些細なことでも構いませんので、
まずは下記のメールフォームよりお気軽にお問い合わせください。
