受託計測
製品の精密寸法測定に関わるあらゆるニーズに受託専門ならではの幅広い知識・設備力で対応します。
受託計測
製品の精密寸法測定に関わるあらゆるニーズに受託専門ならではの幅広い知識・設備力で対応します。
非接触による二次元測定・輪郭形状測定の委託先にお困りではありませんか？
JTLは総合受託会社として、画像測定機を用いて、三次元測定機などでは測定することができない小さな製品や細かい形状、変形しやすい弾性体などの非接触二次元測定・輪郭形状測定に対応します。スキャニング形状測定・二次元CAD照合・形状評価（ベストフィット）により、通常の幾何寸法測定では評価できない二次元的な輪郭形状の測定・評価を行うことが可能です。三次元測定機に特殊な画像測定プローブ（クイックビジョンプローブ）を取り付けることで、一般の画像測定機では対応できない大型サイズ測定品の非接触式二次元画像測定にも対応しています。
また、製品や評価内容、要求精度に対して最適な測定結果をお出しできるよう、各種測定機（三次元測定／輪郭形状測定／真円度測定など）・照合ソフトも多数ご用意しています。いくつかの測定機は複数メーカー（カールツァイス製、東京精密製、ミツトヨ製、ライツ製、ヘキサゴン製）保有があり、メーカー指定が可能です。
外部委託先・試験場をお探しの方は是非ご依頼ください。
技術担当者の多くは国家資格である「機械検査技能士」を保有しており、
高い品質と柔軟性に富んだサービスを提案します。

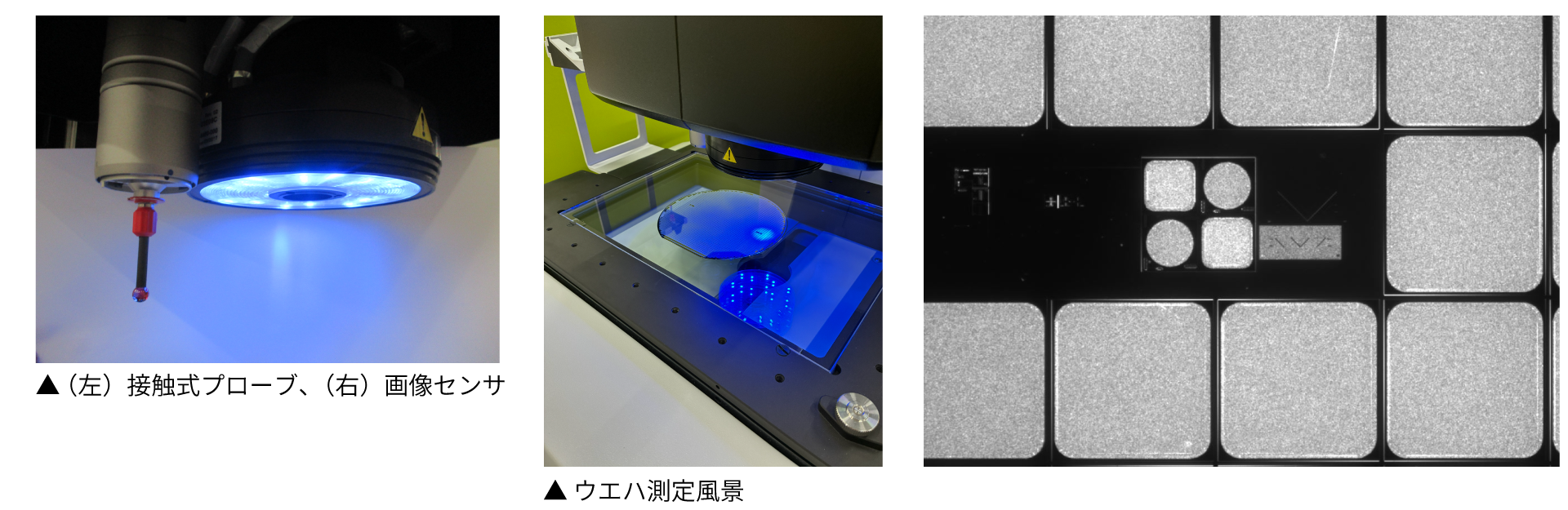

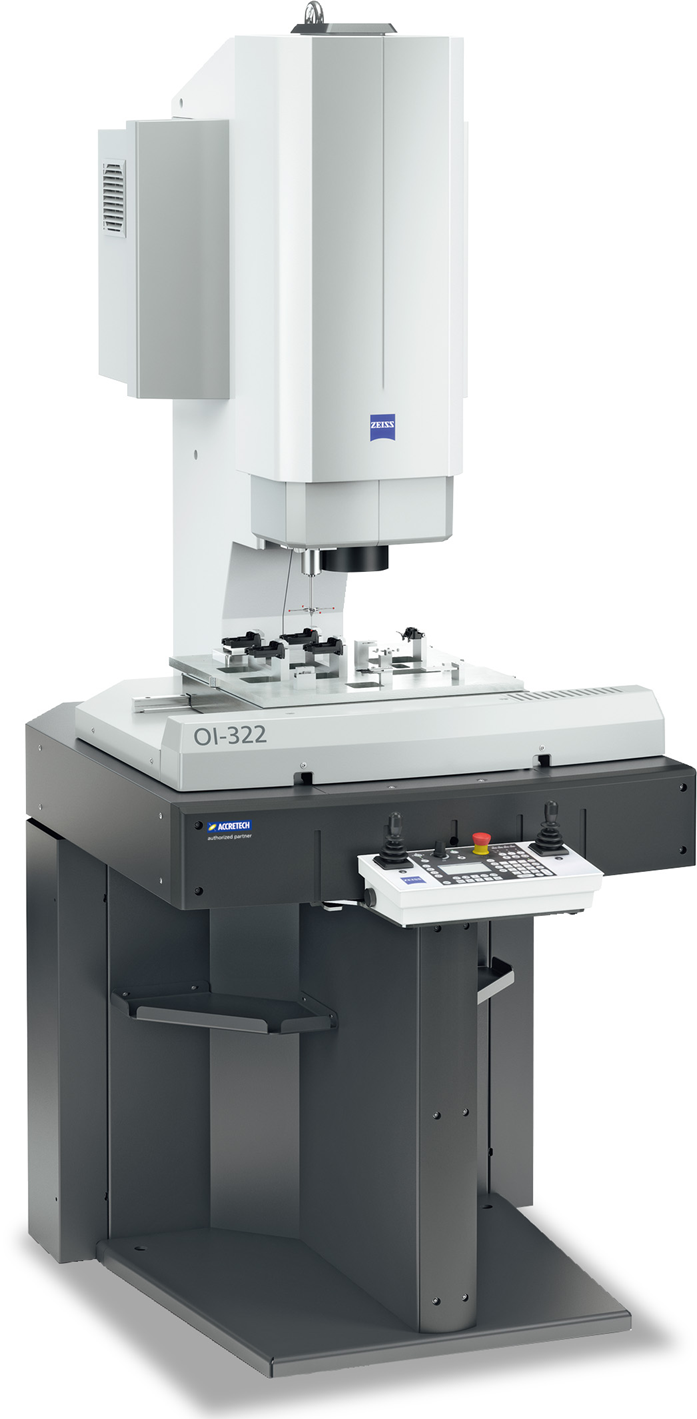

CCDカメラで得た拡大画像から製品のエッジを高精度で検出し、寸法や形状を非接触で自動測定します。
レーザー光を試料に照射しその反射からZ軸の点情報を取得する機能（TTLレーザーオートフォーカス）により、高さ/深さの測定も可能です。
・接触式の三次元測定機では測定不可能な微小形状や、変形しやすい弾性体の測定が可能です。
・TTLレーザーAFによりZ軸（高さ方向）の測定も可能です。
・三次元測定機と同様に倣い形状測定・二次元CAD照合・形状評価（ベストフィット）のアウトプット提出が可能です。
・測定プログラムを作成して自動測定を行うことで、同一測定品で多数個の測定を行う際にも短時間でのご対応が可能です。
また、一定条件での測定も可能になりますので、測定者によるバラつきの低減が期待できます。
・2DのCADモデルを使用してオフラインにてプログラム作成を行うことが可能です。
・様々な形状のエッジなどを高速で検出する機能や、バリ・ホコリを異常点として自動認識・回避する機能を持っています。
・三次元測定機に特殊な画像測定プローブを取り付けることで、一般の画像測定機では対応できない大型（最大サイズX900×Y1600×Z600mm）の非接触式二次元画像測定が可能です。
・製品を固定するための治具が必要な場合、治具の設計・製作から委託可能です。もちろん、弊社所有の固定用ブロック、クランプ治具で対応可能であれば貸し出しますので、製作は不要です。
・図面に記載のある寸法を測定し、検査表に入力します。基本は弊社フォーマットにて作成しますが、ご希望があれば貴社フォーマットでのデータの提出も可能です。
＜測定品の例＞
・基板、端子
・フィルム、シート、印刷物
・コネクタ 等
【PDF】基板端子の寸法測定 報告書
三次元測定機のプローブの接触により、変形してしまったり、動いてしまうような部品も測定が可能です。
＜測定事例＞
端子の中心位置のピッチと高さを測定する。高さについてはレーザーを使って非接触で測定を実施する。
三次元測定機のプローブでは接触が困難な狭い部位や細かい形状も測定が可能です。
フィルムやシートのような薄い製品も測定が可能です。
＜測定事例＞
外径輪郭のならい測定や寸法測定を実施する。外径輪郭については2DCADとの照合も可能です。
CADデータをインポートして、設計値との輪郭照合評価が可能です。
青線が設計値に対して余肉、赤線が設計値に対して欠肉している部分になります。
ニコン製
●対応サイズ：X650×Y550×Z200
●精度：XY方向 1.2+4L/1000μm
Z方向 1.2+5L/1000μm
●光学倍率：×1～15
●総合倍率：×36～540
●TTLレーザーAF対応
●所有事業所：大阪事業所
ニコン製
●対応サイズ：X650×Y550×Z200mm
●精度：XY方向 1.2+4L/1000µm
Z方向 1.2+5L/1000µm
●光学倍率：×1～15
●総合倍率：×36～540
●TTLレーザーAF対応
●所有事業所：大阪事業所
ニコン製
●対応サイズ：X450×Y400×Z200mm
●精度：XY方向 1.2+4L/1,000μm
Z方向 1.2+L/200μm
●光学倍率：×1～15
●総合倍率：×36～540
●TTLレーザーAF対応
●所有事業所：大阪事業所
ニコン製
●対応サイズ：X650×Y550×Z150mm
●精度：XY方向 1.5+2.5L/1,000μm
Z方向 1.5+L/150μm
●光学倍率：×1～15
●総合倍率：×36～540
●TTLレーザーAF対応
●所有台数：2台
●所有事業所：大阪事業所、名古屋事業所
ニコン製
●対応サイズ：X300×Y200×Z150mm
●精度：XY方向 1.5+4L/1,000μm
Z方向 1.5+L/150μm
●光学倍率：×1～15
●総合倍率：×36～540
●TTLレーザーAF対応
●所有台数：2台
●所有事業所：本社、名古屋事業所
Q.どのくらいのサイズ、重量まで測定可能ですか？
A.下記の通りです。
Q.測定箇所に応じて測定品のカットもお願いできますか？
A.切断設備を所有していますので、樹脂・金属・セラミック等の様々な測定品の切断が可能です。
カットにより変形の懸念がある製品については、樹脂埋め後にカットすることも可能です。
※大型品の切断は外注での対応になるため、別途費用を頂く場合があります。
Q.プログラム作成のみや自社設備へのプログラム導入は依頼できますか？
A.可能です。弊社にて自動プログラムを作成し、お客様所有の設備へ導入させて頂きます。
オフラインでのプログラム作製も可能です。
Q.どのような製品でも測定できますか？
A.レーザーオートフォーカスにて測定を実施する場合、レーザーが乱反射するようなや鏡面や狭くて深い溝形状、レーザーが透過してしまうような透明の製品、レーザーが届かない奥まった場所の測定つきましてはご対応が困難な可能性があります。
Q.立ち会い測定は可能ですか？
A.可能です。ご希望の場合はお申し付けください。
