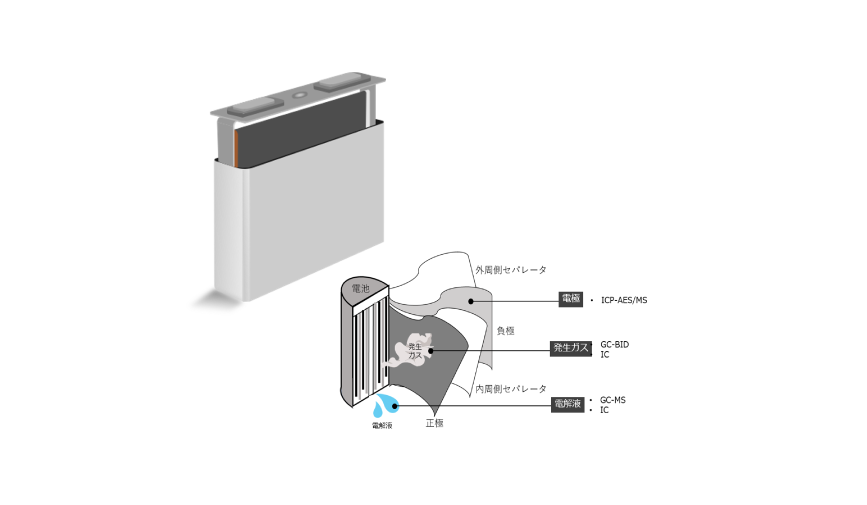

次世代電池として注目されるNaイオン電池（SiB)について、当社では解体解析から材料分析、構造調査、性能評価まで一貫したベンチマーク調査を実施しています。
セル構造や電極設計、材料構成、電解液分析など、多角的な視点から解析を行うことで、各メーカーの技術動向や設計思想の把握を支援します。
・セル構造比較
・正極・負極材料調査（大気非暴露環境）
・電解液分析
・充放電特性評価
・部材構成解析
・ナトリウム材を使用した試作作業
▶解体調査
・目付重量、厚み、密度、材料設計、電解液量
▶正極材調査
・活物質材料（層状金属化合物、プルシアンブルー等）、バインダー材料の定性・定量
▶負極材調査
・活物質材料（ハードカーボン、ソフトカーボン）、バインダー材料の定性・定量
▶電解液/電解質分析
・電解液（EC、PC、DEC、EMC、DMCなど）、電解質（NaPF6、NaFSI、NaTFSI）の定性・定量

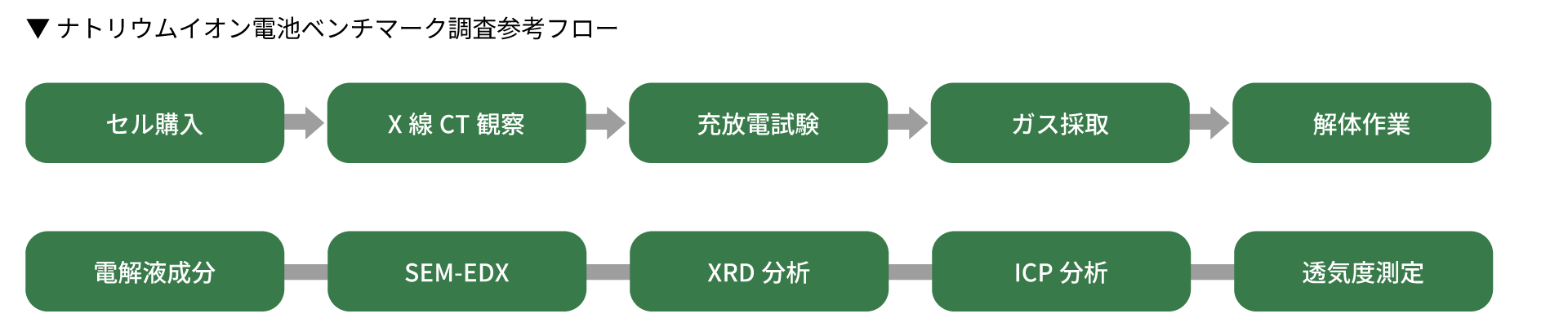

| 【ナトリウムイオン電池ベンチマーク調査】 | |
| ▼角型セルの場合 | |
| 手法 | 内容 |
| X線CT観察 | X線CT観察（全体、正極拡大、負極拡大） |
| 充放電試験 | 初期特性評価、サイクル寿命特性 |
| 解体作業 | 放電作業 |
| 解体作業 | |
| 構造調査 | |
| 電解液回収作業 | |
| 正極材調査 | 正極結晶構造解析：XRD |
| 正極活物質の同定（定性）：XRF定性 | |
| 正極活物質の同定（定量）ICP-AES(定量）：Na、Mn、Niなど | |
| バインダ定性（19F NMR） | |
| バインダ定量（燃焼IC）：F元素定量 | |
| 断面試料調整(イオンミリング法) ※大気非暴露対応 | |
| 断面SEM-EDXマッピング観察 ※大気非暴露対応 | |
| 負極材調査 | 負極結晶構造解析：XRD |
| 正極活物質の同定（定性）：XRF定性 | |
| 負極活物質の同定（定量）ICP-AES(定量）：Naなど | |
| 炭素材（活物質/導電材）/バインダ比：TG-DTA | |
| バインダ―定性（熱分解GC-MS)：構成モノマー定性 | |
| 断面試料調整(イオンミリング法) ※大気非暴露対応 | |
| 断面SEM-EDXマッピング観察 ※大気非暴露対応 | |
| 電解液成分 定性、定量 |
溶媒成分定性（GC-MS分析） |
| 溶媒成分定量（1H NMR) | |
| 電解質（PF6、FSI)の定量 | |
| セパレーター | 透気度測定 |

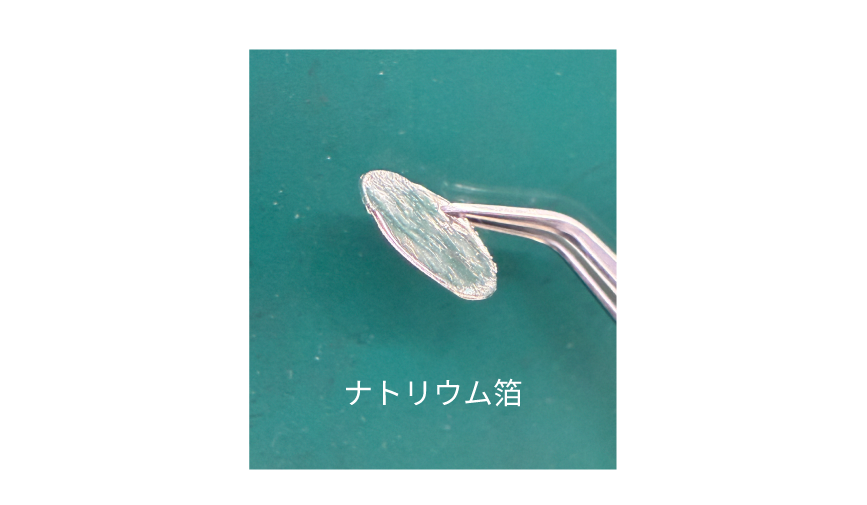

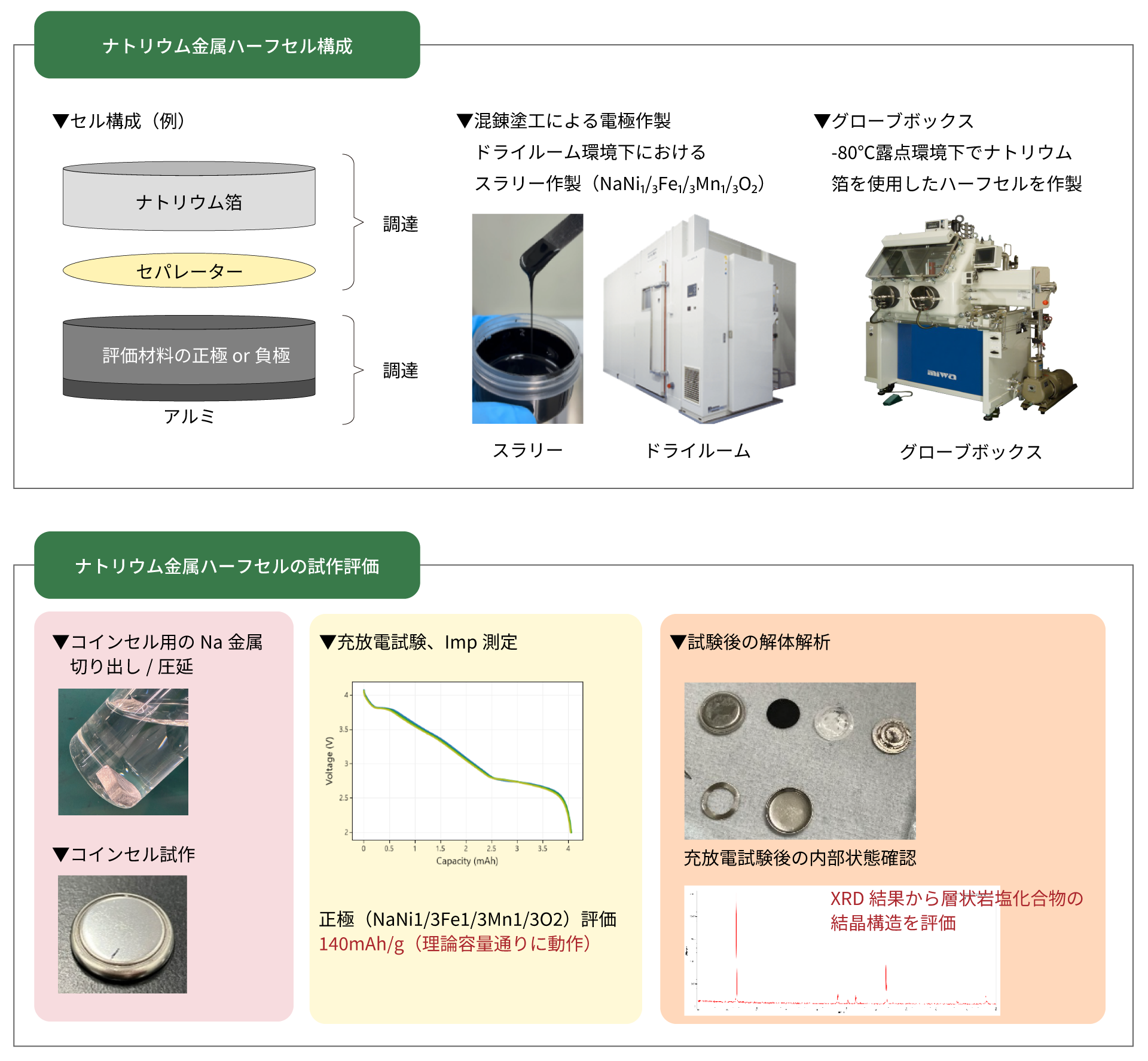

ナトリウム金属を対極に用いたハーフセルを試作・評価することで、正極材および負極材単体の電気化学特性を評価することが可能です。
例：正極活物質、負極活物質の容量調査、入出力・サイクル特性の評価など
西部技研製
主に電池試作作業、試作作業サポート業務に対応しています。
●外径寸法：
W3.6×D2.7×H2.4m=23.3m³
●扉サイズ：
W850×H1,470mm
●仕様： 湿分負荷
●室内露点：
給気-60℃、還気(室内)-40℃程度保持
※還気は2人作業時の露点
●所有事業所：本社
西部技研製
主にレンタルラボ、ドライルーム内での製品保管に対応しています。
●内径寸法：
W10×D3×H2.5m
●扉サイズ：
W2×H2m
●仕様： 湿分負荷
●室内露点：
給気-60℃、還気(室内)-40℃程度保持
※還気は2人作業時の露点
●設置テーブル：8m長さのテーブルの設置
●保存方法：防爆箱の準備可能
●所有事業所：協力会社保有
美和製作所製
●本体寸法：
W900×D700×H700mm
●サイドボックス寸法：
W510×D225×H320mm
●ガス循環精製装置（Pt触媒）：
酸素値・水分値0.5（-80℃）以下保証
（無負荷時）
●所有事業所：神戸事業所
東京精密製
容量：60V420A
●チャンネル数：1ch
●定電流範囲：0〜420A
●定電圧範囲：0〜60V
●定電力範囲：0〜25.2kＷ
●定電流精度：±0.1%
●定電圧精度：±0.1%
●定電力精度：±0.5%
ETAC製 恒温槽 FL430N
●試験機内寸法：W700×H950×D700mm
●温度範囲：-70〜100℃
●湿度範囲：20〜98%RH
●温度上昇時間：-70℃から100℃まで70分以内
●温度下降時間：20℃から-70℃まで90分以内
●安全仕様：放圧ベント、CO₂消火器、熱検知器、
H₂ガスメーター、COガスメーター、扉ロック機構
●所有事業所：春日井事業所
東京精密製
●容量：6V360A
●チャンネル数：6ch
●定電流範囲：0〜360A
●定電圧範囲：0〜6V
●定電力範囲：0〜2,160W
●定電流精度：±0.05%
●定電圧精度：±0.05%
●定電力精度：±0.1%

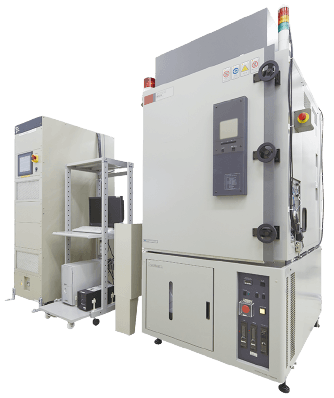

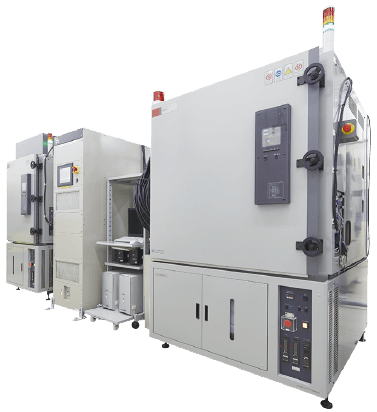

ETAC製 恒温槽 FX720N
●試験機内寸法：W700×H950×D700mm
●温度範囲：-70〜100℃
●湿度範囲：20〜98%RH
●温度上昇時間：-70℃から100℃まで70分以内
●温度下降時間：20℃から-70℃まで90分以内
●安全仕様：放圧ベント、CO₂消火器、熱検知器、
H₂ガスメーター、COガスメーター、扉ロック機構
●所有事業所：春日井事業所
東京精密製
【単独運転】
●容量：6V120A
●チャンネル数：24ch
●定電流範囲：0〜120A
●定電圧範囲：0〜6V
●定電力範囲：0〜720W
●定電流精度：±0.05%
●定電圧精度：±0.05%
●定電力精度：±0.1%
【並列運転】
●容量：6V240A
●チャンネル数： 12ch
●定電流範囲：0〜240A
●定電圧範囲：0〜6V
●定電力範囲：0〜1,440W
●定電流精度：±0.05%
●定電圧精度：±0.05%
●定電力精度：±0.1%

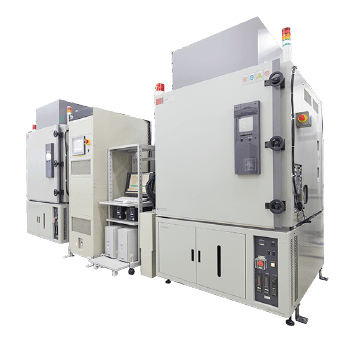

ETAC製 恒温槽 FX730N
●試験機内寸法：W1,000×H1,000×D800mm
●温度範囲：-70〜100℃
●湿度範囲：20〜98%RH
●温度上昇時間：-70℃から100℃まで50分以内
●温度下降時間：20℃から-70℃まで100分以内

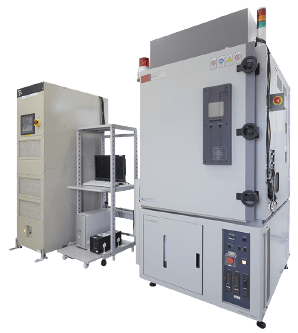

ETAC製 恒温槽 FX720N
●試験機内寸法：W700×H950×D700mm
●温度範囲：-70〜100℃
●湿度範囲：20〜98%RH
●温度上昇時間：-70℃から100℃まで70分以内
●温度下降時間：20℃から-70℃まで90分以内
●安全仕様：放圧ベント、CO₂消火器、熱検知器、
H₂ガスメーター、COガスメーター、扉ロック機構
●所有事業所：春日井事業所
東京精密製
【単独運転】
●容量：6V120A（単独運転）
●チャンネル数：24ch（単独運転）
●定電流範囲：0〜120A（単独運転）
●定電圧範囲：0〜6V（単独運転）
●定電力範囲：0〜720W（単独運転）
●定電流精度：±0.05%（単独運転）
●定電圧精度：±0.05%（単独運転）
●定電力精度：±0.1%（単独運転）
【並列運転】
●容量：6V240A（並列運転）
●チャンネル数：12ch（並列運転）
●定電流範囲：0〜240A（並列運転）
●定電圧範囲：0〜6V（並列運転）
●定電力範囲：0〜1,440W（並列運転）
●定電流精度：±0.05%（並列運転）
●定電圧精度：±0.05%（並列運転）
●定電力精度：±0.1%（並列運転）
ETAC製 恒温槽 FL430N
●試験機内寸法：W1,000×H1,000×D800mm
●温度範囲：-40〜100℃
●温度上昇時間：-40℃から100℃まて45分以内
●温度下降時間：20℃から-40℃まで40分以内
●安全仕様：放圧ベント、CO₂消火器、熱検知器、
H₂ガスメーター、COガスメーター、扉ロック機構
●所有台数：2台
●所有事業所：春日井事業所
東京精密製
【単独運転】
●容量：6V 360A
●チャンネル数：8ch
●定電流範囲：0〜360A
●定電圧範囲：0〜6V
●定電力範囲：0〜2,160W
●定電流精度：±0.1%
●定電圧精度：±0.1%
●定電力精度：±0.1%
●所有台数：5台
【並列運転パターン①】
●容量：6V 720A
●チャンネル数：4ch
【並列運転パターン②】
●容量：6V 1440A
●チャンネル数：2ch

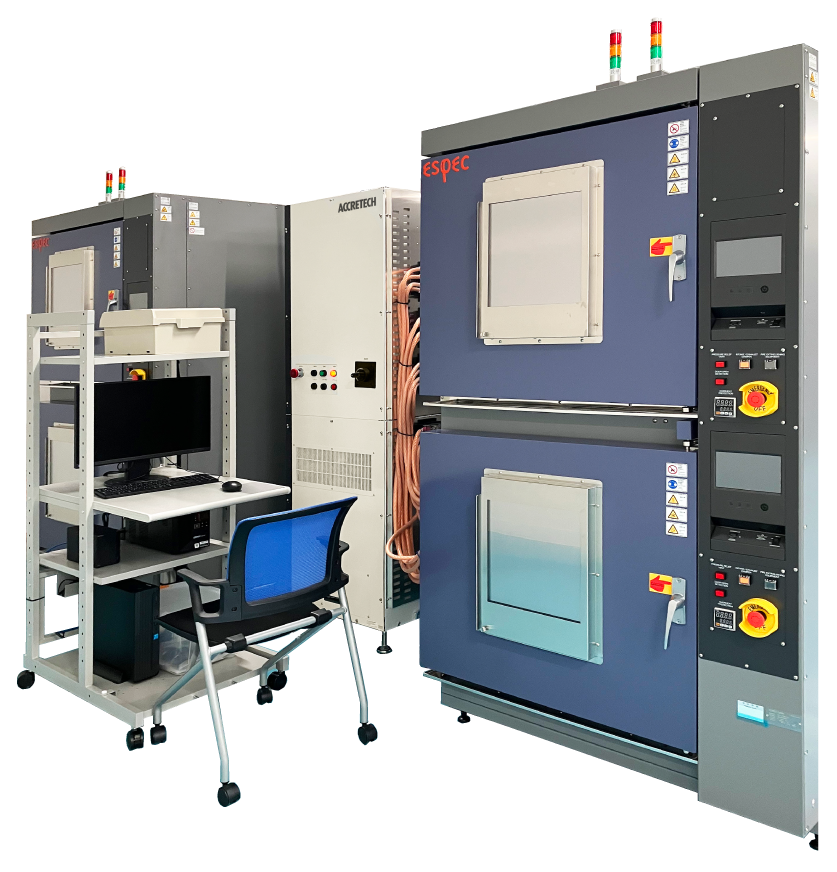

エスペック製
恒温槽 BTS-210Pb-2
●試験機内寸法：W700×H600×D500mm
●温度範囲：-40〜100℃
●温度上昇時間：
20℃から80℃まで50分以内
●温度下降時間：
20℃から-30℃まで70分以内
●安全仕様：放圧ベント、CO₂消火器、
給排気ダンパ、熱検知器
●所有台数：4槽×充放電システム5台
●所有事業所：春日井事業所
東洋システム製
●チャンネル数：20ch
●定電流範囲：0～5A
●定電圧範囲：-2～6V
●定電力範囲：0～30W
●定電流精度：各レンジF.Sの±0.2％以下
●定電圧精度：F.Sの±0.1％以下
●定電力精度：
レンジ30W（分解能 1mW）
レンジ3W（分解能 0.1mW）
レンジ300mW（分解能 10μW）
レンジ30mW（分解能 1μW）
※電圧測定値から計算して電力が一定に
なるように充放電電流を出力するソフト
方式
日立製 恒温槽 EC-46MTB
●試験機内寸法：
W900×H630×D720mm
●温度範囲：−40～100℃
●温度変動：±0.3℃
●温度上昇時間：
20℃から100℃まで30分以内
●温度下降時間：
20℃から−40℃まで45分以内
●安全仕様：
放圧ダンパー、扉ロックボルト、
SUS製シーズドタイプ加熱器、
非常停止スイッチ、
通信インターフェース（RS-485）
●所有事業所：本社
カールツァイス製
●最大管電圧：130kV
●最大管電流：300μA
●最小焦点寸法：5μm
●画素数：1,536×1,920
●画素サイズ：127×127μm
●最大撮影範囲：φ125×h250mm
●測定精度(E)：8+L/100μm
●積載可能重量：4kg
●所有事業所：名古屋事業所
東芝ITコントロールシステム製
●最大管電圧：230kV
●最大管電流：608μA
●最小焦点寸法：4μm
●画素数：1,024×1,024(8in)
●画素サイズ：127×127μm
●最大撮影範囲：φ125×h300mm
●積載可能重量：15kg
●所有事業所：名古屋事業所

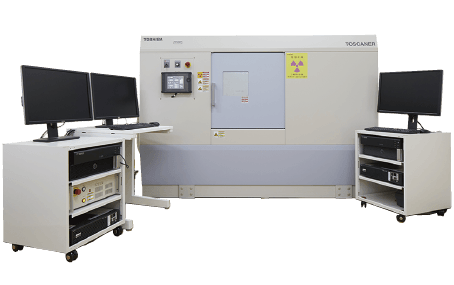

東芝ITコントロールシステム製
●最大管電圧：230kV
●最大管電流：608μA
●最小焦点寸法：4μm
●画素数：3,030×3,030(16in)
●画素サイズ：139×139μm
●最大撮影範囲：φ270×h300mm
●積載可能重量：20kg
●所有事業所：名古屋事業所

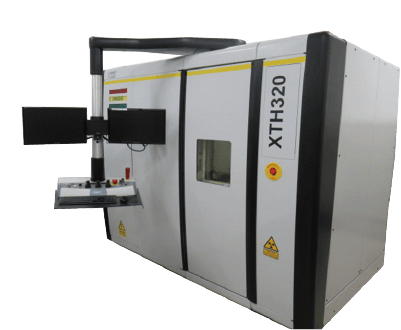

ニコン製
●最大管電圧：225kV/320kV
●最大管電流：1,000μA
●最小焦点寸法：3μm/30μm
●画素数：2,048×2,048(16in)
●画素サイズ：200×200μm
●最大撮影範囲：φ270×h250mm
●積載可能重量：100kg
●所有事業所：名古屋事業所

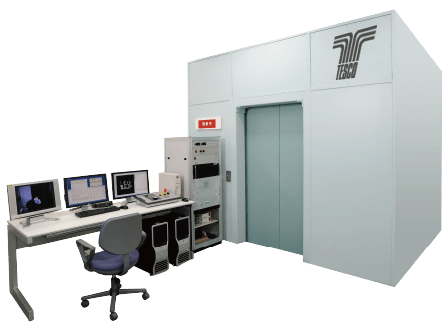

テスコ製
●観察方法：
フラットパネルディテクタ(FPD)
ラインセンサ(LDA)
●最大管電圧：300kV(FPD)
450kV(FPD・LDA)
●最大管電流：2,000μA(FPD)
3,300μA(FPD・LDA)
●最小焦点寸法：
6μm(FPD)
(S)0.4mm・(L)1.0mm(FPD・LDA)
●画素数：1,792×2,176(FPD)
2,048(LDA)
●画素サイズ：139×139μm(FPD)
320×320μm(LDA)
●最大撮影範囲：φ300×h600mm(FPD)
φ450×h600mm(LDA)
●積載可能重量：50kg
●所有事業所：名古屋事業所

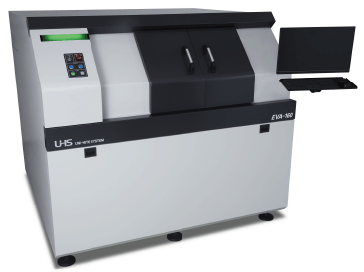

ユー・エイチ・システム製
●最大管電圧：160kV
●最大管電流：200μA
●最小焦点寸法：1μm
●画素数：1,152x1,152
●画素サイズ：127x127μm
●最大撮影範囲：φ70mm
●積載可能重量：5kg
●所有事業所：名古屋事業所
Rigaku製
●最大定格出力：3kW
●X線管球：Cu
●検出器：半導体1次元検出器
●入射・受光光学系：
多層膜ミラー、
CBOユニット
（平行ビーム法、集中法切替可能）
微小部光学系 CBO-fユニット、
CCDカメラ
●試料寸法：
φ100mm以下、高さ20mm以下
●所有事業所：本社

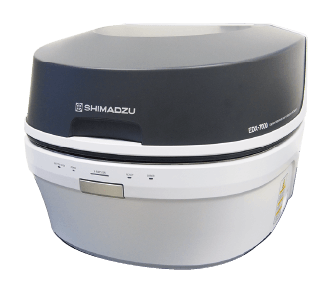

島津製作所製
●最大試料寸法：
300mm×275mm×100mm（H）
（※R部除く）
●有効照射径：φ0.3、φ1、φ3、φ10mm
●分析元素範囲：Na～U
●定量精度：±数1,000ppm
●X線管：Rh4～50kV、1～1,000μA
●所有事業所：本社
SPECTRO製
●タイプ：マルチチャンネルタイプ
●分光器：ORCA
●波長範囲：167～770nm
●検出器：リニアCCD
●所有事業所：本社

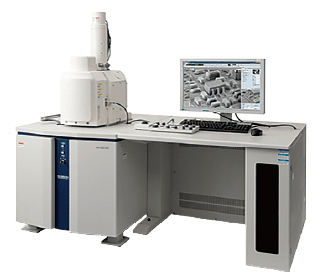

日立ハイテク製
低真空SEM
●最大試料寸法：φ200mm×80mm（H）
●分解能：
3.0nm（高真空）、4.0nm（低真空）
●低真空圧力設定：6～650Pa
●検出器：
二次電子検出器、
半導体形反射電子検出器、
低真空二次電子検出器
●最高観察倍率：800,000倍（表示倍率）
EDX
●分析元素範囲：Be～Cf
●エネルギー分解能：127eV以下
●有効検出素子面積：50mm²
●所有事業所：豊田事業所
